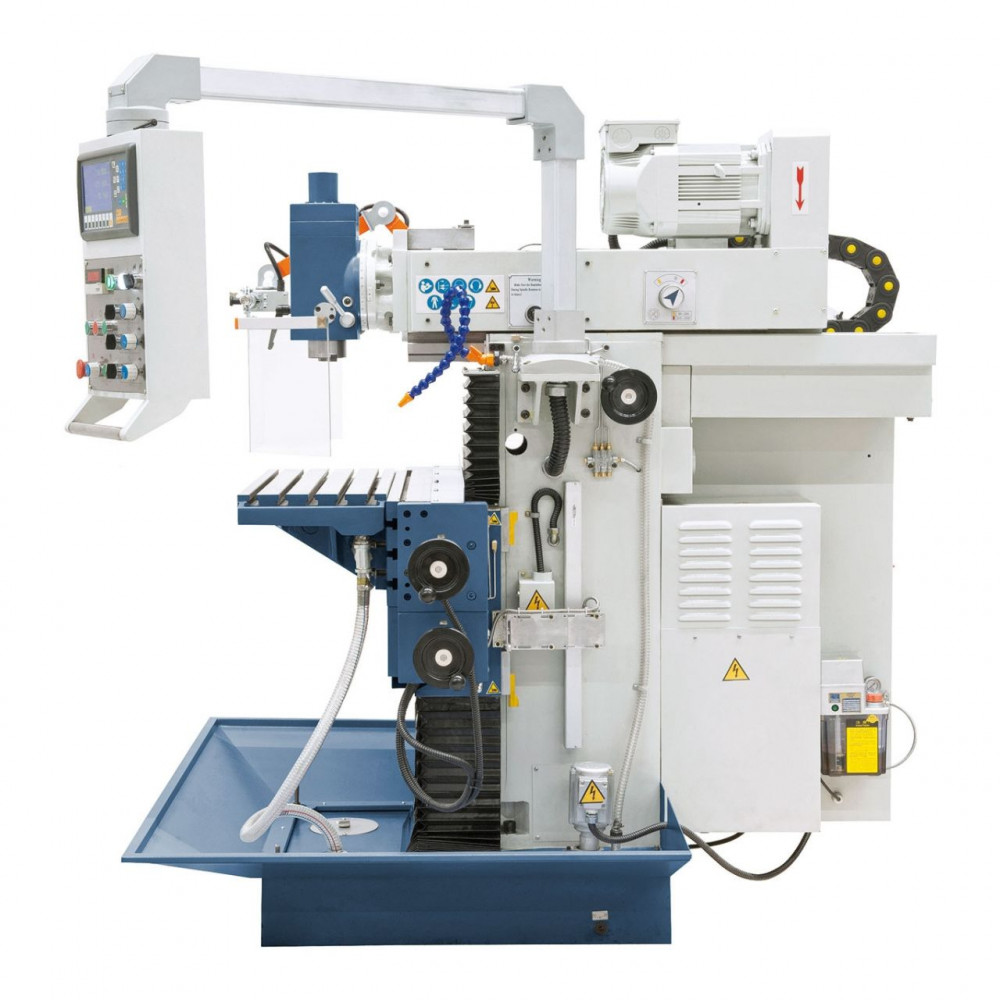

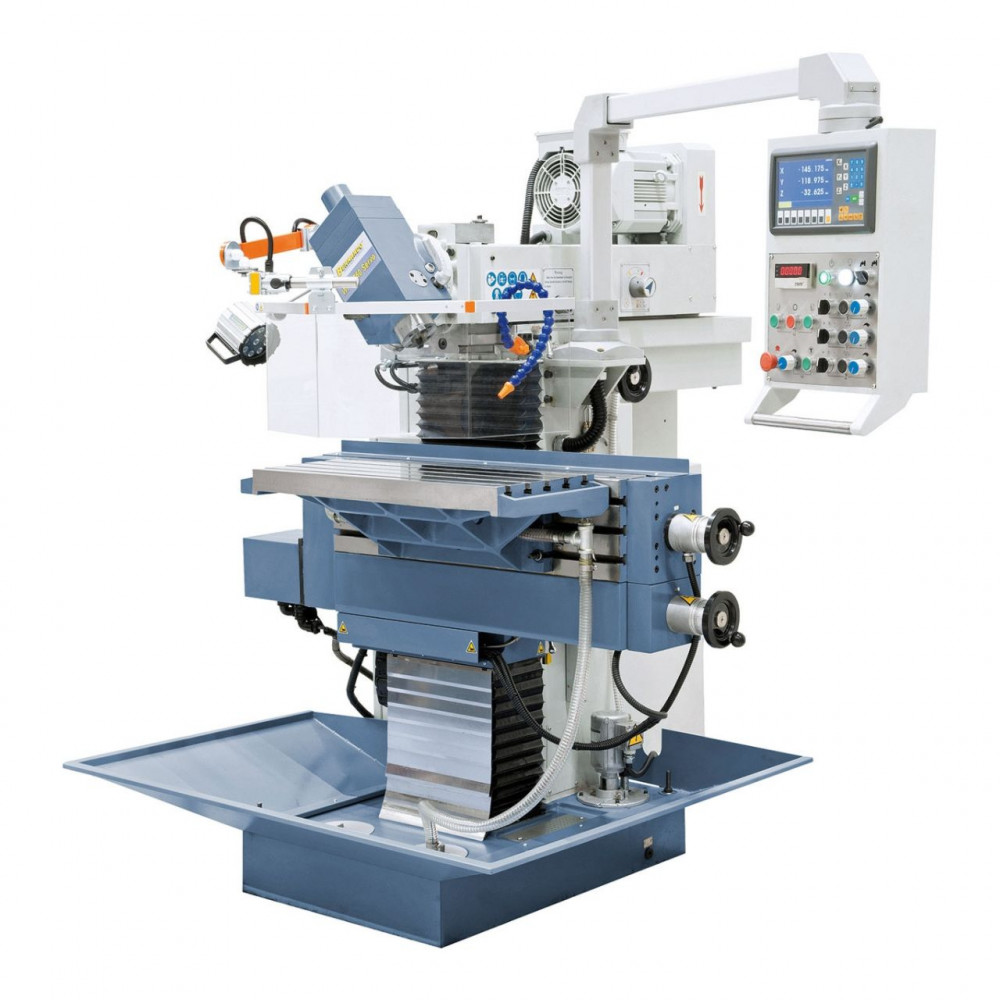

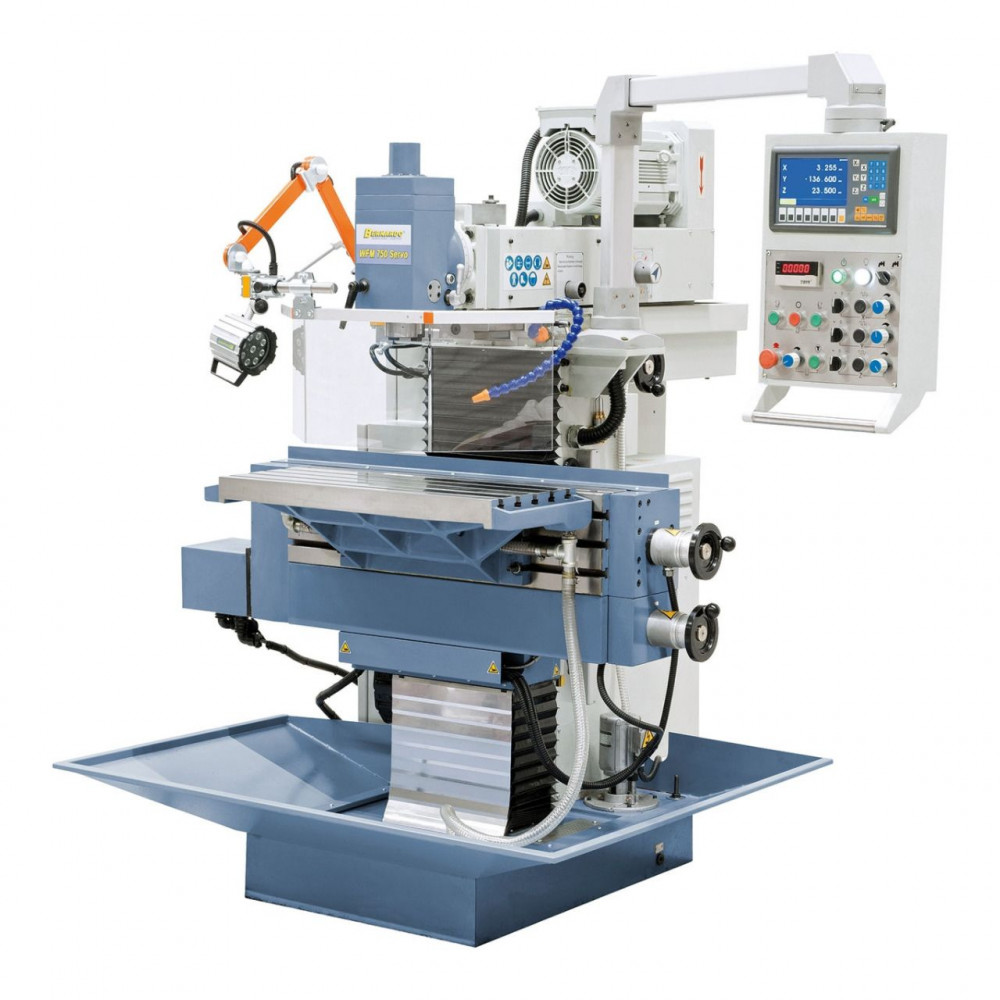

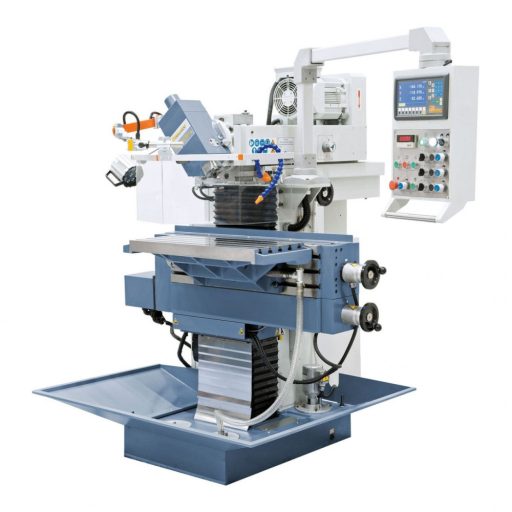

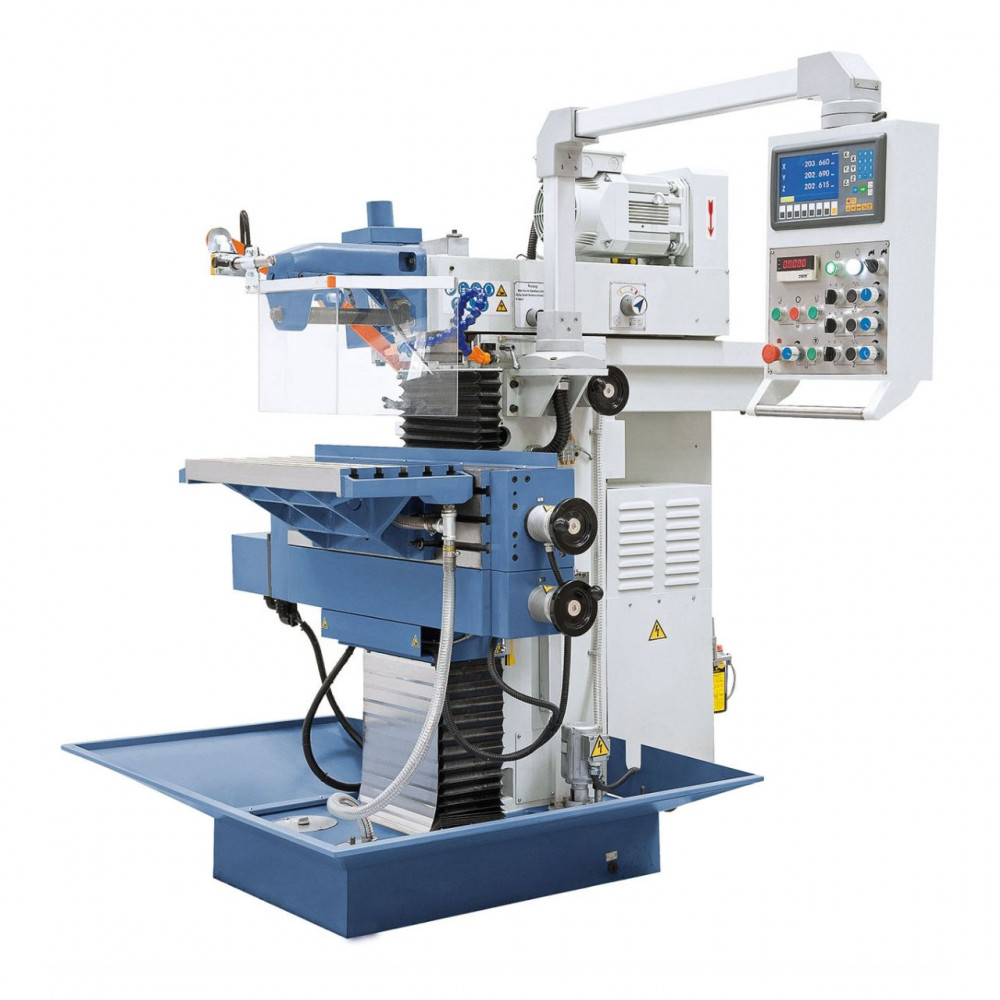

Bernardo WFM 850 Servo marógép 02-1333XL

• Részletek
• Vélemények

Részletek

Jellemzők

• Fokozatmentesen szabályozható előretolás és gyorsmenet minden tengelyen, szervomotor meghajtással


• Hézagmentesen előre beszorított golyós-körbefutó orsók mind a három tengelyen


• A legkülönfélébb munkaanyagok gazdasági megmunkálása a szabadon választható orsófordulatszámok és előretolások optimális összehangolása által


• Változtatható fordulatszám-beállítás a frekvenciaváltó által optimális forgatónyomaték-lefutással és terhelés alatti megközelítőleg konstans fordulatszámmal


• Alapkivitelben 3 elektronikus kézikerékkel rendelkezik az összes tengely kézi kezeléséhez


• Gépállvány nehéz öntvénykivitelben a vibrálásmentes munka érdekében


• A vezetések elektronikus központi kenéssel vannak felszerelve


• Vízszintes maráshoz a függőleges marófejet oldalra kell tolni


• Nyugodt menet a csiszolt, olajfürdőben futó hajtómű-fogaskerekek által

Műszaki specifikációk

Asztal nagyság	800 x 400 mm
Függőleges befogási felület	1020 x 225 mm
Eljárási táv hosszanti (x)	405 mm
Eljárási táv kereszt (y)	400 mm
Eljárási táv függőleges (z)	400 mm
Asztal terhelés	200 kg

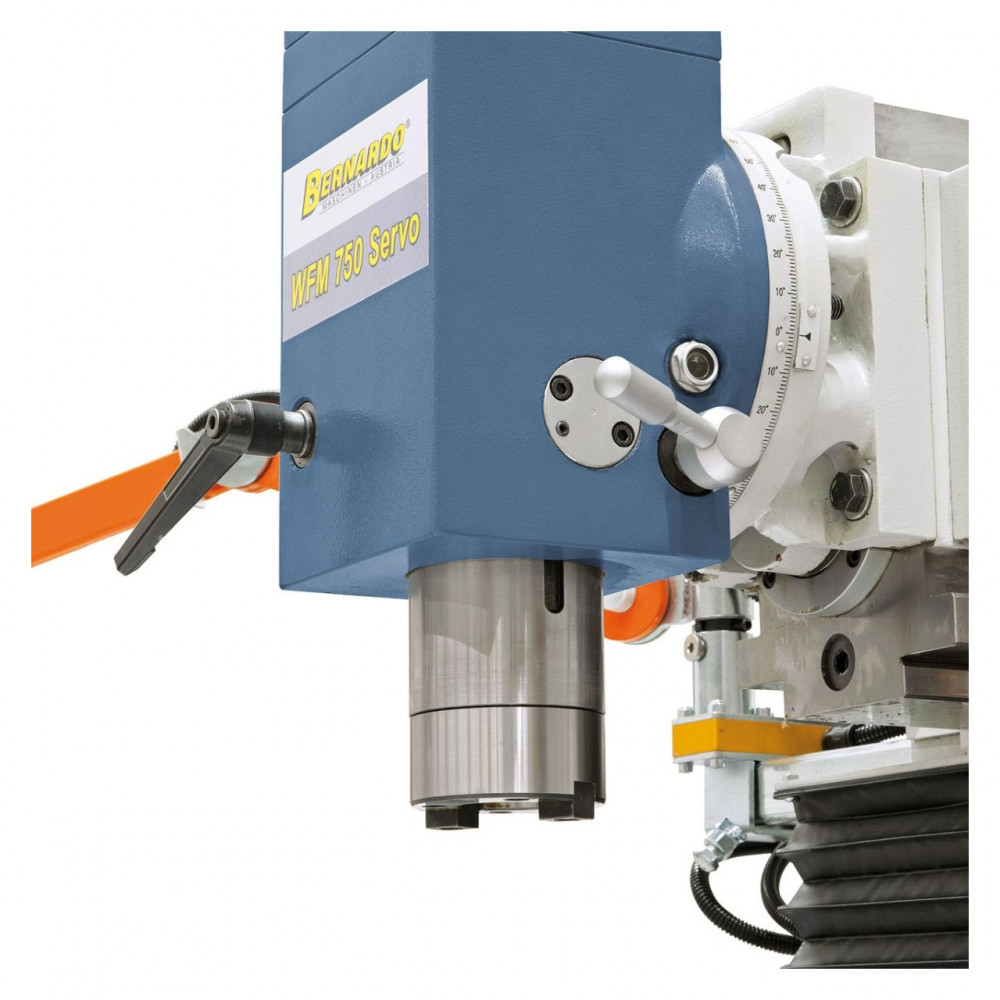

Függőleges marófej
Orsó fordulatszám (fokozatmentes)	40-260/260-2000 ford./perc
Orsó felvétel	ISO 40
Szegnyereg emelkedés	60 mm
Max. hatósugár	170 - 570 mm
Orsó / asztal távolság	45 - 445 mm
Orsófej - elfordulási tartomány	-90° -tól +90° -ig
Vízszintes marófej
Orsó fordulatszám (fokozatmentes)	40-260/260-2000 ford./perc
Orsó felvétel	ISO 40
Előretolási sebesség
x-tengely / y-tengely / z-tengely	10 - 1000 mm/perc
Gyorsmenet (x / y / z)	1200 mm/perc
T-horony (mennyiség / szélesség / távolság)	6 / 14 mm / 63 mm
T-horony - függőleg.asztal ( menny. / széles. / táv.)	3 / 14 mm / 63 mm
Előtoló motor (x / y / z)	1,925 / 1,925 / 1,5 KW

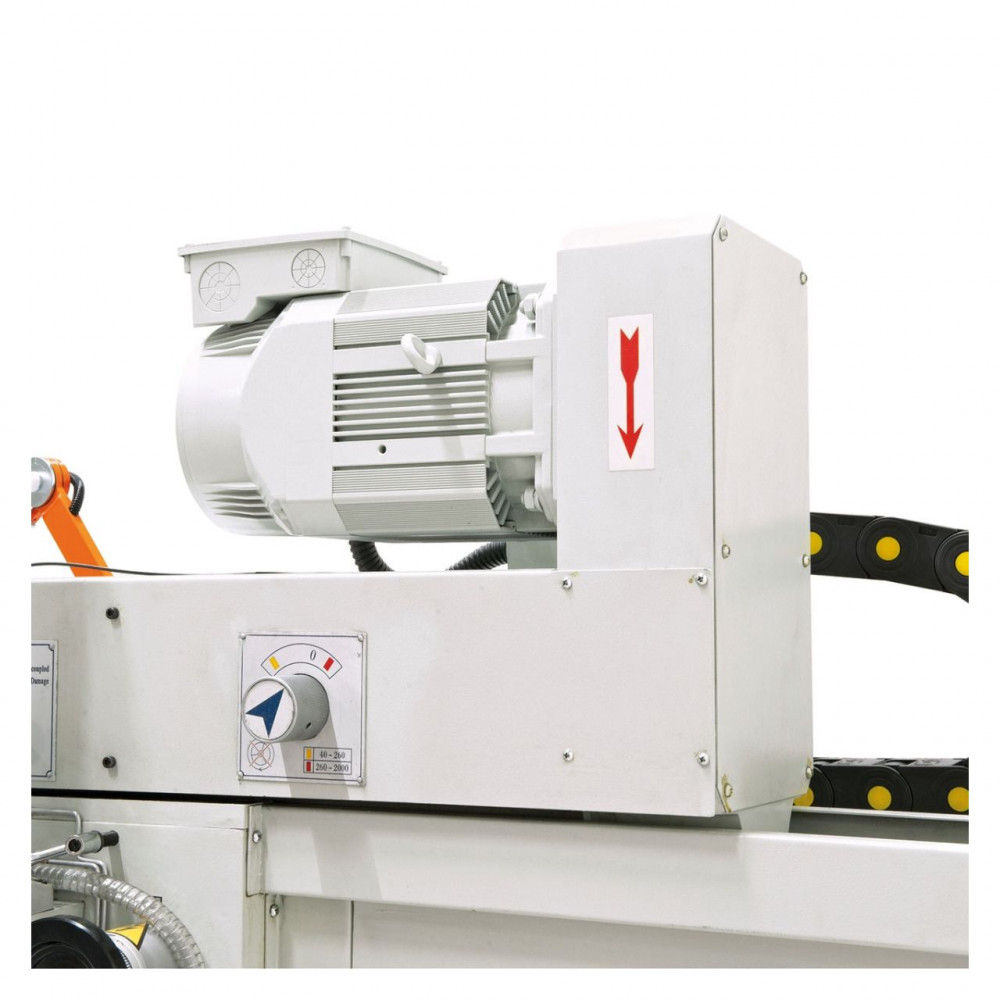

Főmotor	3,75 kW
Gép méretei (Sz x Mé x Ma)	1500 x 1700 x 1800 mm
Kb. súly	1500 kg

Alapfelszereltség

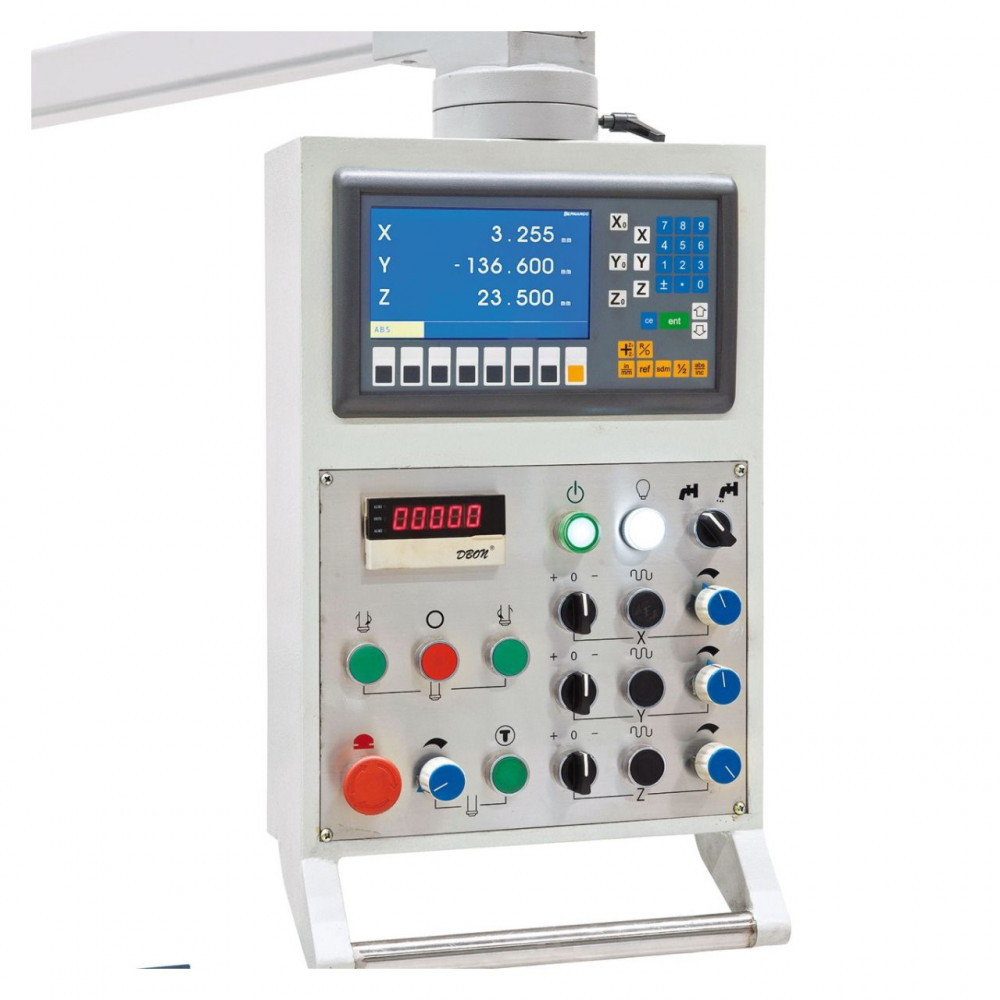

• 3-tengelyes-helyzetmutató ES-12 H LCD-Display-el


• LED-géplámpa


• Hűtőanyag-berendezés

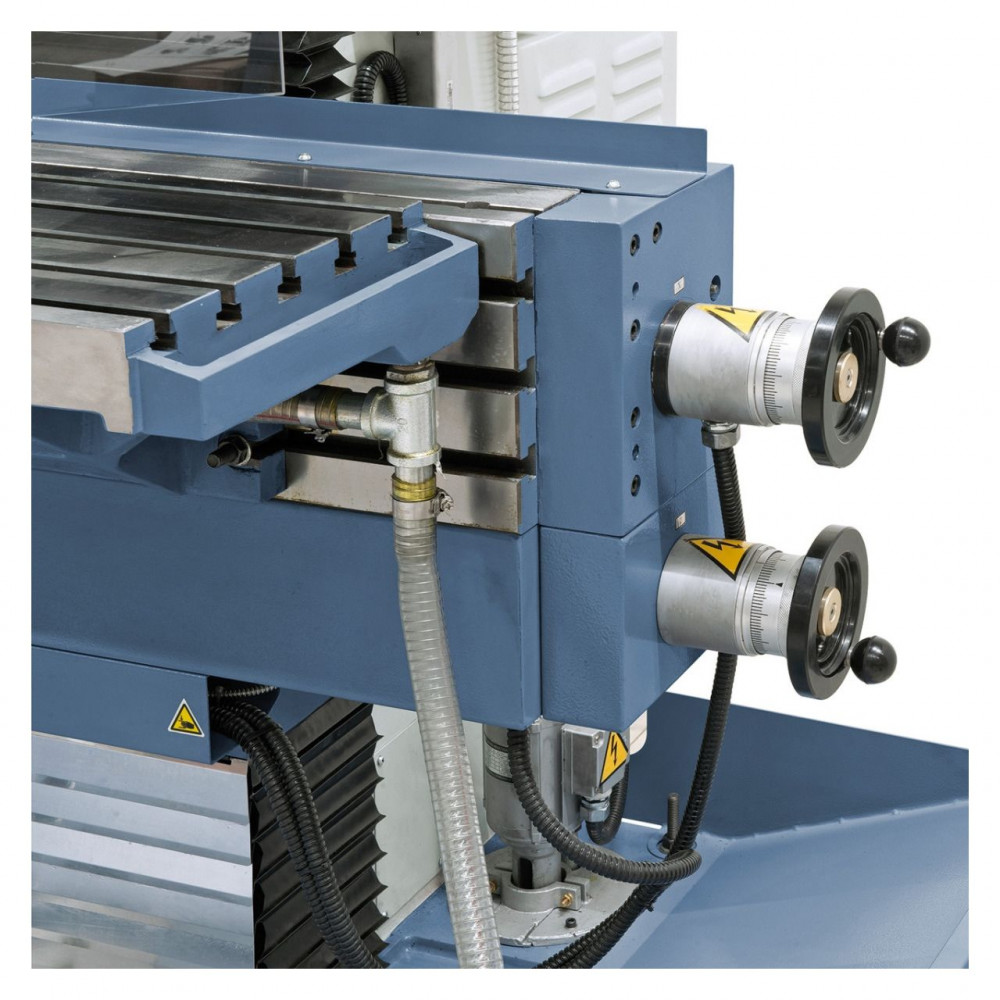

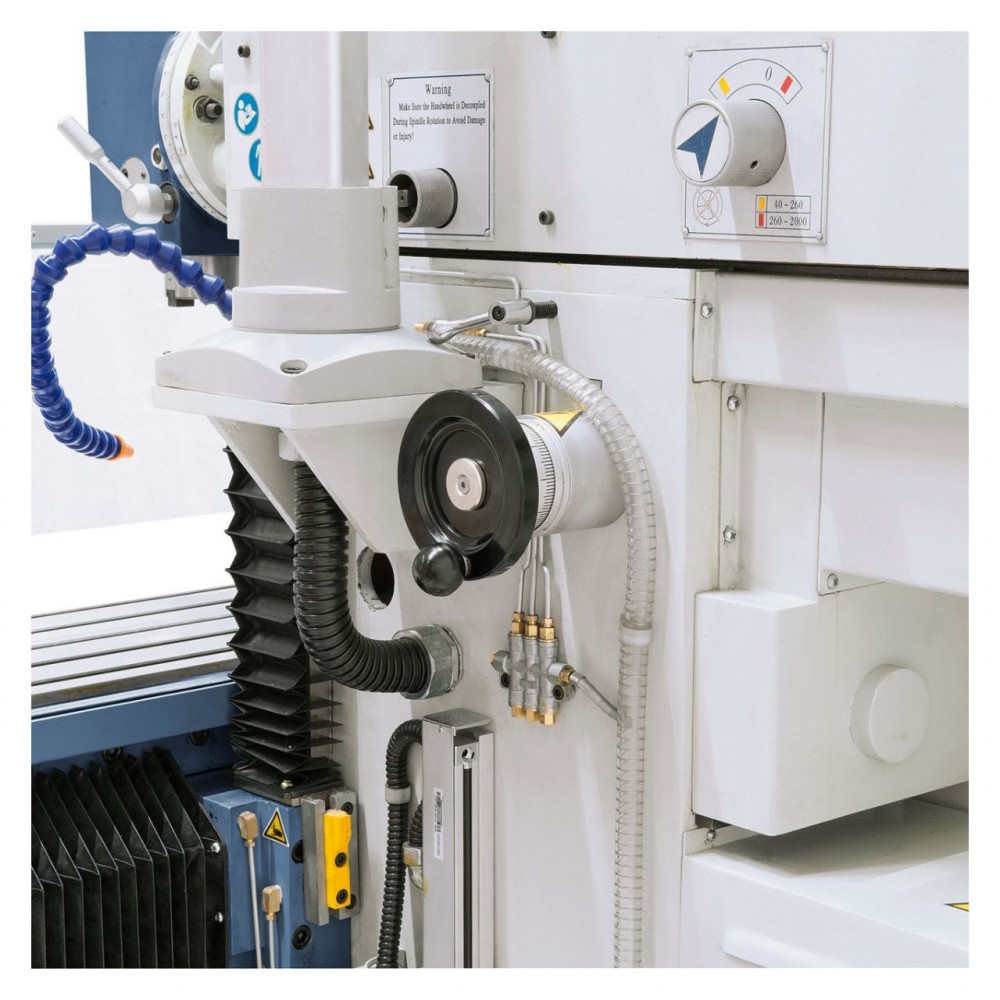

• Elektronikus kézikerekek


• Vízszintes ellencsapágy


• Csapágyba ágyazott orsók mind a három tengelyen


• Szorítóorsó M 16


• Elektromos központi kenés


• Lamella-védőburkolat


• Hosszú marótüske ISO 40/16 mm, ISO 40/22 mm, ISO 40/27 mm, ISO 40/32 mm


• Adapter ISO 40 / MK 3 , ISO 40 / MK 2, ISO 40 / MK 1


• Gépsaru


• Univerzális védőberendezés


• Kezelőeszköz
