Bernardo UWF 80 E marógép 3-tengelyes digitális mutatóval és y-előretolóval 02-1
Bernardo UWF 80 E marógép 3-tengelyes digitális mutatóval és y-előretolóval 02-1
5 212 656 Ft

Bernardo UWF 80 E marógép 3-tengelyes digitális mutatóval és y-előretolóval 02-1

Az UWF 95 N univerzális marógép - a jól bevált UWF 90 továbbfejlesztése az asztal nagyobb felfogófelülete által bővült alkalmazási területet, valamint nagy kezelői kényelmet kínál az automatikus fúrási előretolás által. Pótlólag ez a modell 1000 mm-es eljárási távot kínál az x-tengelyen, valamint pneumatikus szerszámbefogást.

\r



A megjelenített kép minden Bernardo termék esetében illusztráció, nem minden képeken szereplő elem alap tartozéka bizonyos gépeknek! Kérjük a vásárlás előtt tekintse meg a részletek végén "Szállított tartozékok" bekezdésben található tételeket és amennyiben kérdése merülne fel forduljon hozzánk elérhetőségeink valamelyikén!

Garancia időtartama
1 év
Rendelésre
5 212 656 Ft
A vásárlás után járó pontok: 20 851 Ft
Részletek

Tulajdonságok



    • Sokoldalú alkalmazási lehetőség a vízszintes, ill. függőleges orsó által



    • Maróasztal 45° jobbra - balra elfordítható



    • A körmozgás nagy pontossága a kúpgörgős csapágy által (‰-0,015 mm)



    • A maróorsók kényelmes fordulatszám-beállítása



    • Elfordítható marófej -90° -tól +90° -ig



    • Asztal-felfogófelület 1000 x 240 mm

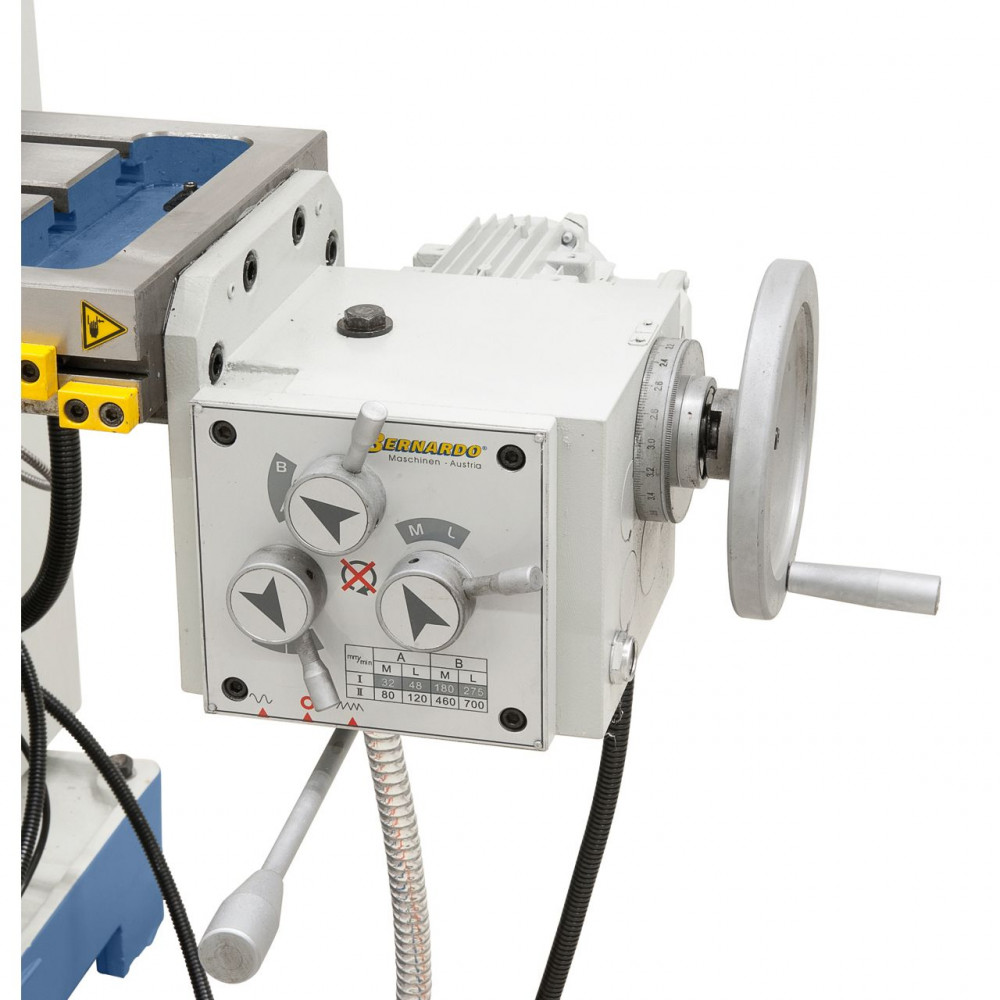

    • Automatikus asztali előretolás az x- és y-tengelyen inkluzív gyorsmenet



    • Marás: szegnyereg-állítás kézikerék által



    • Fúrás: szegnyereg-állítás csillagfogantyú által



    • Kézi durva-előretolás kézi finom-előretolásra kuplung segítségével átkapcsolható



    • Jobb- bal oldali berendezés menetvágáshoz



    • A hajtóműfej fecskefark-vezetése



    • Precízen kidolgozott felületű keresztasztal T-hornyokkal



Műszaki adatok


Asztal-nagyság


1000 x 240 mm


Orsó-felvétel


ISO 40


Orsó fordulatszám - függőleges


(8) 115 - 1750 ford./perc


Orsó fordulatszám - vízszintes


(9) 60 - 1350 ford./perc


Szegnyereg-emelkedés


125 mm


Eljárási táv - hosszanti (x)


590 mm


Eljárási táv - keresztirányú (y)


180 mm


Eljárási táv - függőleges (z)


320 mm


Orsó / asztal távolság


0 - 375 mm


Hatósugár


230 - 685 mm


Elfordítható asztal


-45° -tól +45° -ig


Orsófej elfordulási tartomány


-90° -tól +90° -ig


Előretolási tartomány, hosszanti


(8) 32 - 700 mm/perc


T-horony nagyság


16 mm


Függőleges motor-teljesítmény


0,85 / 1,5 kW


Vízszintes motor-teljesítmény


1,5 kW


Gép méretei (Sz x Mé x Ma)


1500 x 1430 x 2100 mm


Kb. súly


980 kg



Szállított tartozékok

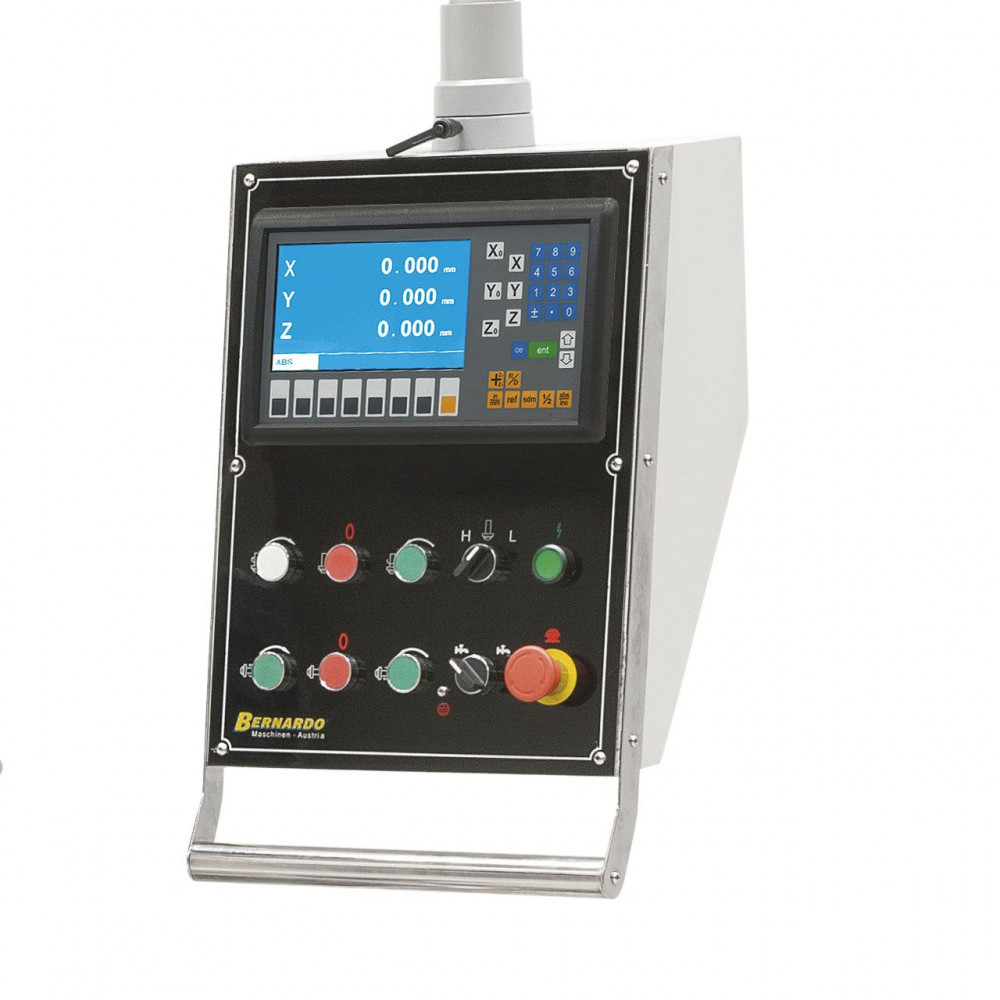

    • 3-tengelyes-helyzetmutató ES-12 H LCD-Display-el



    • Szorítóorsó M 16



    • LED-géplámpa



    • Hűtőanyag-berendezés

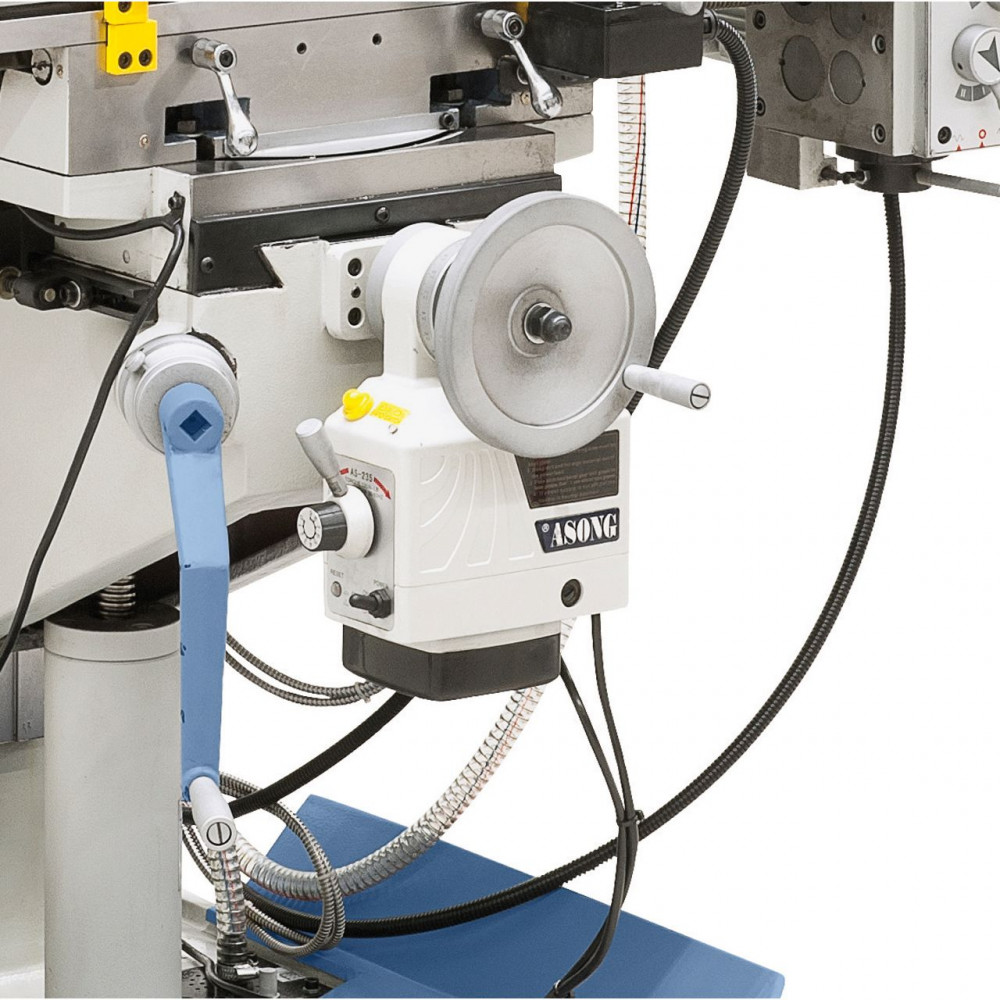

    • Automatikus maróasztal-előretoló x-tengelyhez:



    • Automatikus maróasztal-előretoló y-tengelyhez



    • Adapter ISO 40/MK 3



    • Adapter ISO 40/MK 2



    • Adapter ISO 40/B 18



    • Hosszú marótüske ISO40/27 mm



    • Beállítható védőberendezés

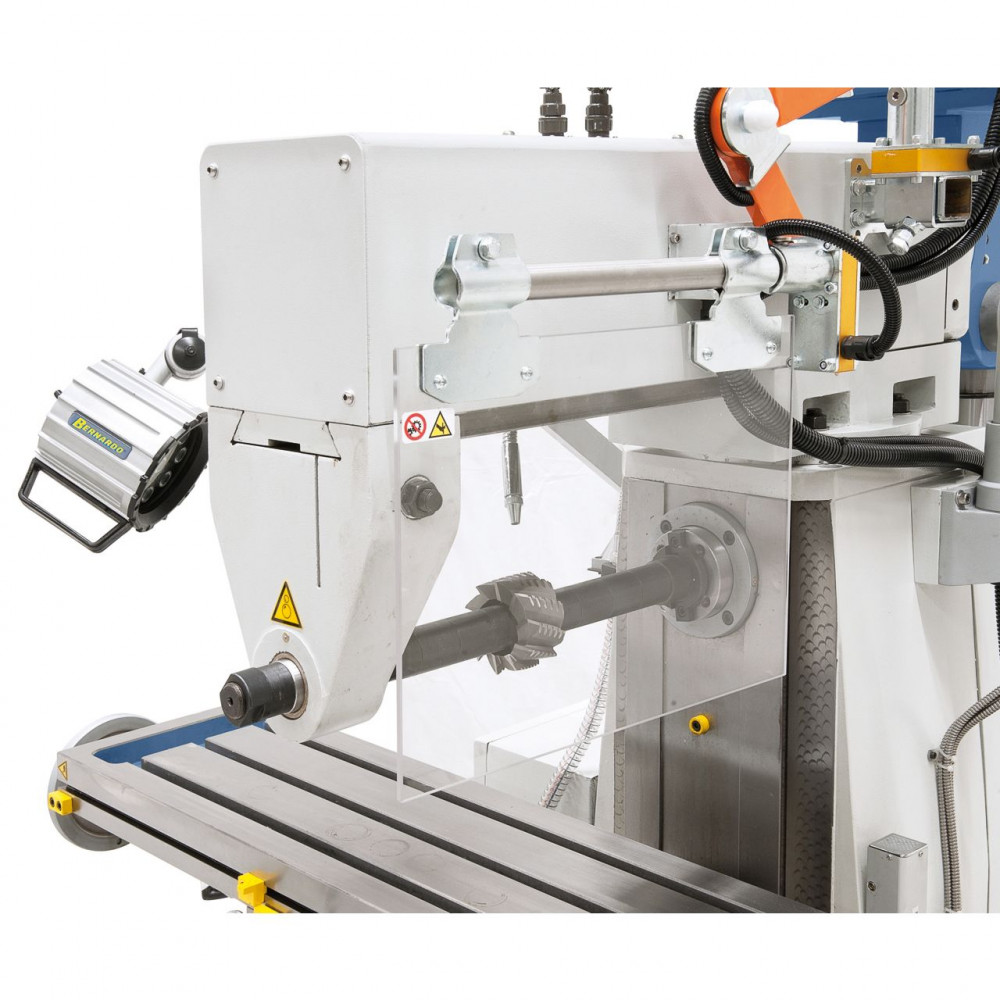

    • Védőburkolat vízszintes maráshoz



    • Vízszintes ellencsapágy



Adatok
Cikkszám:
68815002-1211BXL
