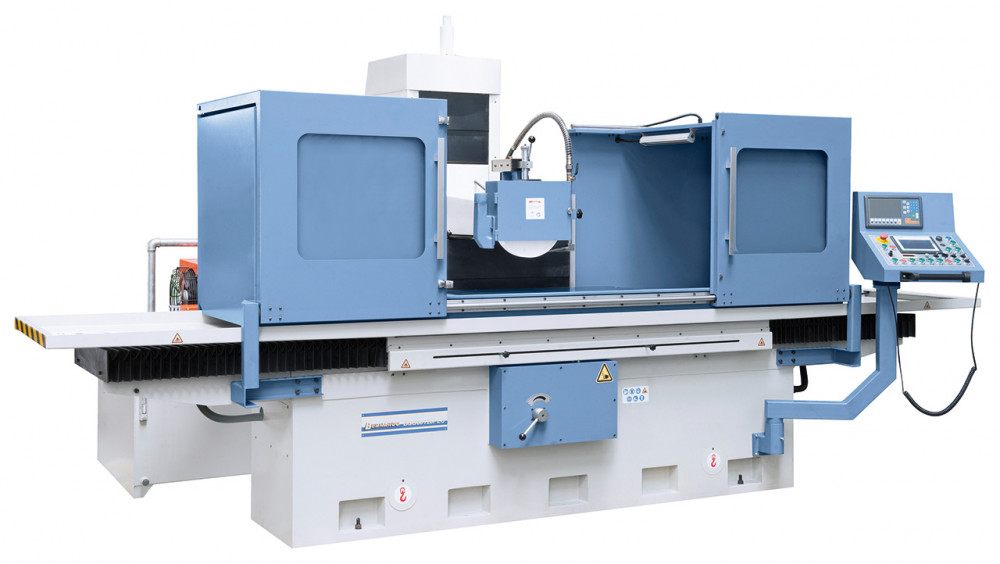

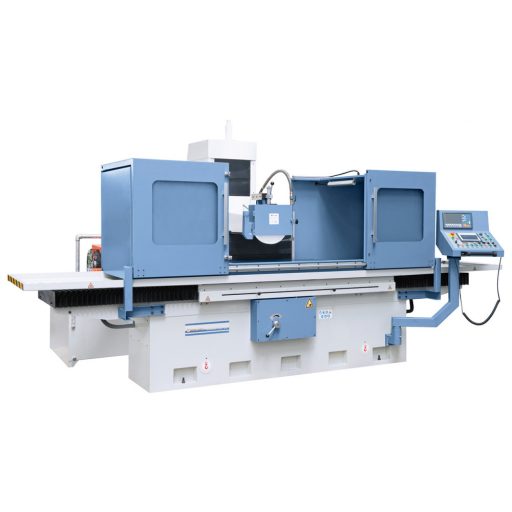

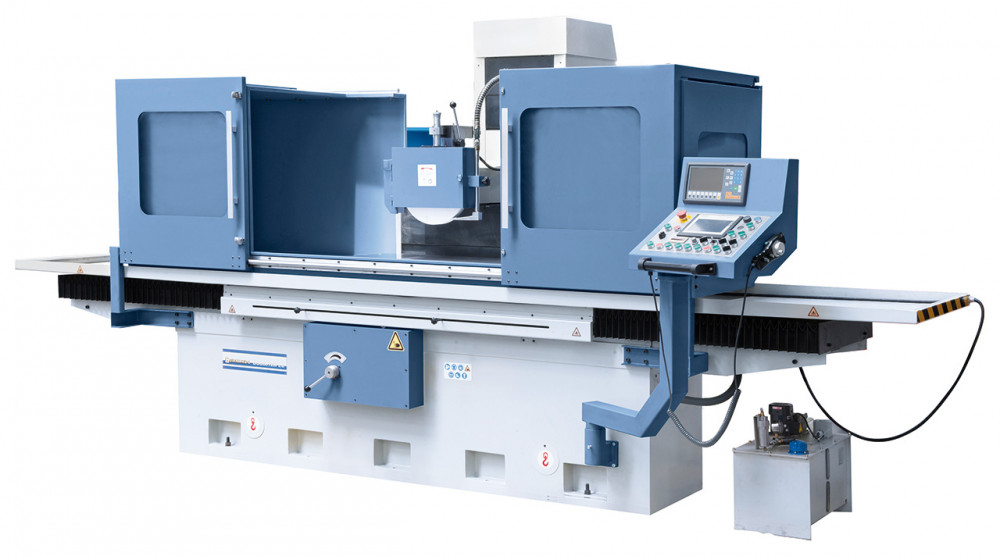

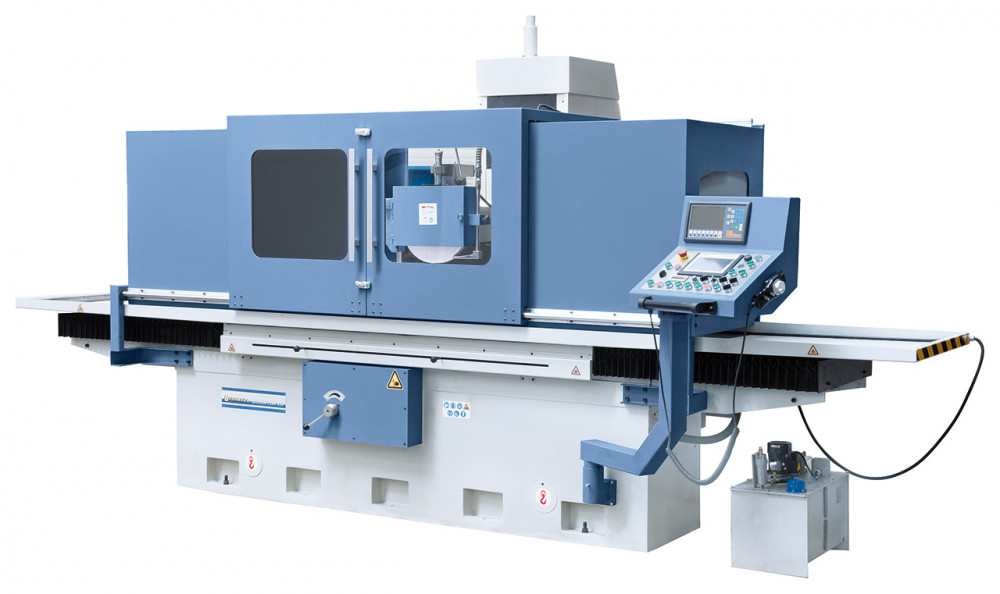

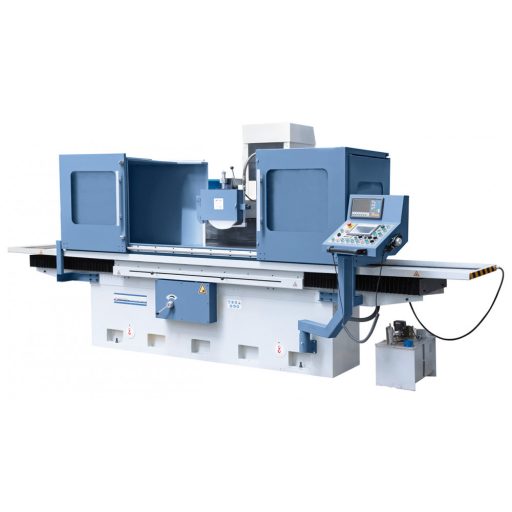

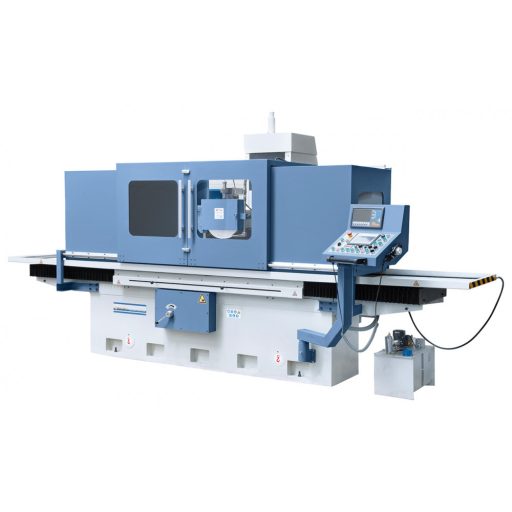

Bernardo BSG 60160 PLC

• Részletek
• Vélemények

Részletek

Jellemzők

• Edzett és csiszolt, hosszanti és keresztirányú asztali vezetőpályák, Turcite-B bevont ellenvezetők a magas kopásállóság és a csekély súrlódás érdekében


• Asztal-hosszanti, ill. keresztirányú vezetés V-síkvezető által


• Számítógépvezérelt beállítás gyorsmenet segítségével a munkadarab magasságához, beállítható simító és kiszikráztatási menetek, automatikus leemelés a program vége után kimeneti állásba


• Axiális és radiális hézagmentesen előrögzített speciális csapágy a köszörűorsóban


• Feszültségmentes, kiizzított gépalaptest nagy pontosságot biztosít


• Nagy stabilitás az erősen bordázott és nagyvonalúra dimenzionált falazat által


• Beállítható asztali hossz- és keresztmozgás végütközők segítségével


• Az értékes hidraulikus rendszer finom asztali-átvezérlést biztosít nagy asztali terhelés mellett is


• Siemens PLC-vezérléssel az egyszerű köszörülési ciklusok érintőképernyőn történő beprogramozásához

Műszaki specifikációk

Asztali befogófelület	600 x 1600 mm
T-horony mennyiség / szélesség	3 / 18 mm
Elektro-mágneses befogólemez	600 x 800 mm (2 db.)
Max. eljárási táv, hosszanti	1750 mm
Max. eljárási táv, kereszt	660 mm
Orsóközép / asztal max. távolság	600 mm
Max. munkadarabsúly*	1300 kg
Köszörűtárcsa	350 x 50 x 127 mm
Asztali sebesség, hidraulikus	5 - 25 m/perc
Vízszintes beállítás
Automatikus állítás, keresztirányú	0,1 - 20 mm/löket
Gyorsmenet, keresztirányú	50 - 600 m/perc
Függőleges beállítás
Automatikus állítás, függőleges	0,005 / 0,01 / 0,015 /
	0,02 / 0,03 / 0,04 mm
Gyorsmenet, függőleges	50 - 500 mm/perc
Köszörűorsó motor	7,5 kW
Orsó fordulatszám	1450 ford./perc
Hidraulikus szivattyúmotor	5,5 kW
Bekötési összérték	18 kW
Hosszúság	5500 mm
Mélység	2750 mm
Magasság	2700 mm
Kb. súly	7000 kg
* mágneses befogólemezzel

Alapfelszereltség

• 2-tengelyes-helyzetmutató ES-12 H LCD-Display-el


• Siemens SMART-Paneel IE V3 érintésvezérléssel


• Elektronikus kézikerék


• Köszörűtárcsa


• Tárcsakarima


• LED-géplámpa


• Mágneses befogólemez


• Kiegyenlítő stand


• Kiegyenlítő tengely


• Védőburkolatok


• Párhuzamos lehúzó-berendezés


• Lemágnesező berendezés


• Hűtőanyag berendezés


• Csiszológyémánt


• Gépsaru


• Központi kenés


• Hidraulik.olaj-hűtés


• Kezelőeszköz
