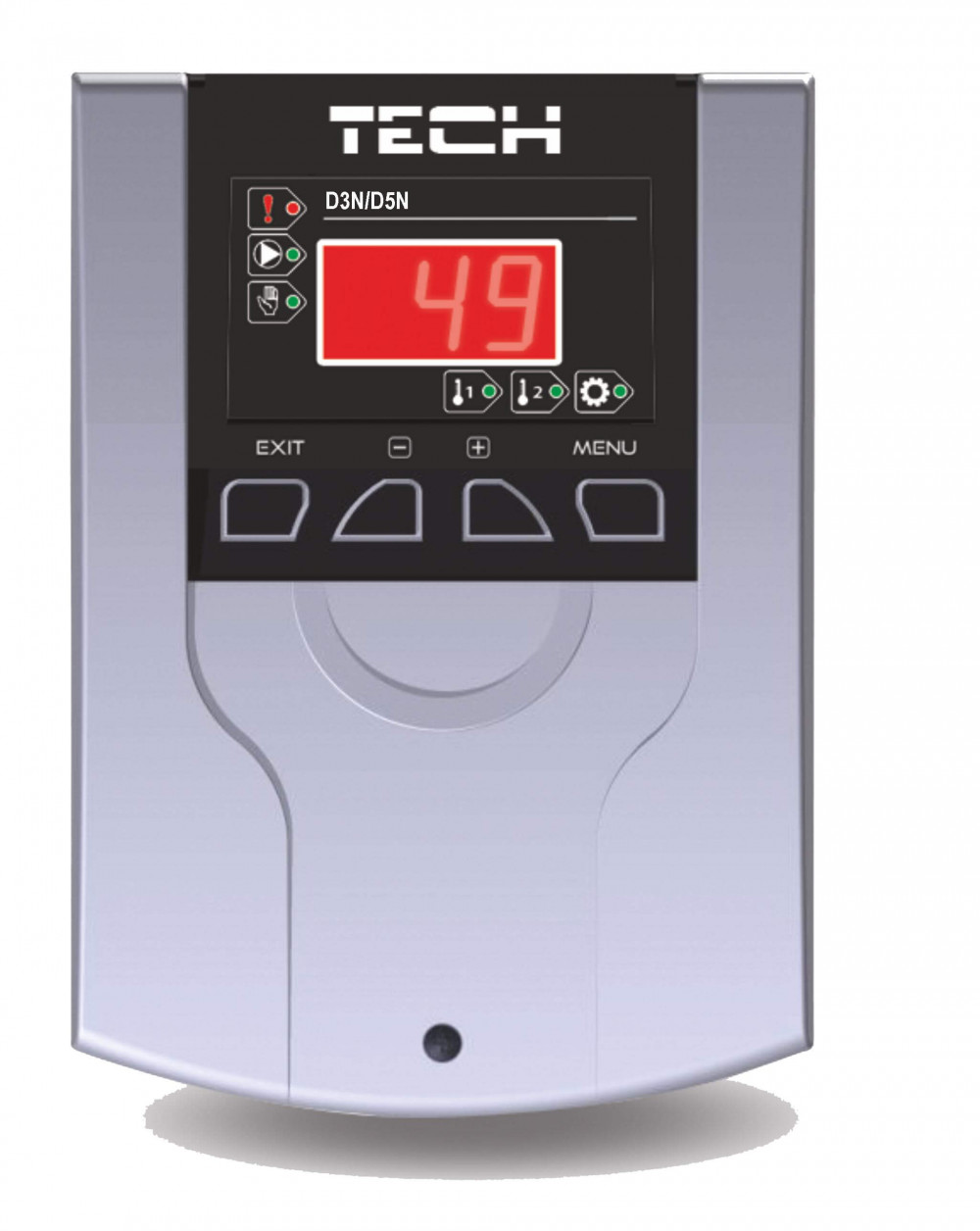

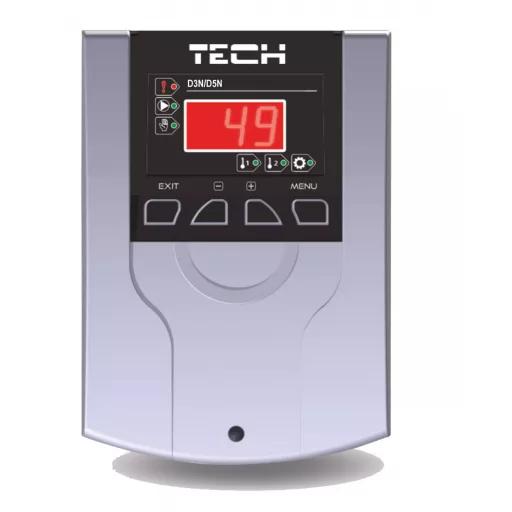

A HU-D1-D9 fűtés puffer szivattyú vezérlő, szivattyú vezérlő és tartály kapcsolás egyben a puffer tartály differenciált mérés alapú töltésére,NC/ COM/NO kimenet,LED kijelző, érzékelők tartozékok.
A vezérlés elődjének a HU-D5 puffer vezérlésnek az előnyei mellett további 4 kapcsolási lehetőséggel rendelkezik, melyek közül a puffer vezérlést keresők számára D9 funkció további kapcsolási lehetőségeket biztosít!
A D1-D9 fűtés puffer szivattyú vezérlő, szivattyú vezérlő és tartály kapcsolás egyben a puffer tartály differenciált mérés alapú töltésére,NC/ COM/NO kimenet,LED kijelző, érzékelők tartozékok.
9 kapcsolási sémával
D1-D3 - Szivattyú és Szolár vezérlés / HU-D3 Szolár vezérlés verziónál érhető el /
D4 -D5: Hőmérséklet delta alapú fűtési puffer tartály szivattyú töltő üzemmód ( puffer menedzser)
D6- Fűtés puffer szivattyú hőmérséklet szerinti indítás, független, NO/COM/NC kimenet vezérléssel
D7-Használati melegvíz (indirekt tároló ,HMV) szivattyú vezérlés
D8-Fűtési puffer tartály hőmérséklet figyelés
D9-Cirkulációs szivattyú vezérlő üzemmód
A vezérlés felhasználható egyéb nem épület fűtésre használt berendezések egyes készülékeinek mért hőmérséklet általi kapcsolására is a műszaki leírásban megadott paraméterek között.
A HU-D szivattyú vezérlő altípusai: HU-D3 vezérlő ( HU-D1, HU-D2, HU-D3 mükődés) HU-D1-D9 puffer vezérlő ( HU-D4, HU-D5, HU-D6, HU-D7, HU-D8, HU-D9- mükődés)
Szabályozó altípusok csak a megjelölt működési beállításokban működtethetők !!
Vezérlő többféle üzemben működtethető beállítástól függően.
TECH HU-D1-D9 fűtés puffer tartály szivattyú szabályozó működési beállítások:
- HU-D4: Hőmérséklet delta alapú fűtési puffer tartály szivattyú töltő üzemmód ( puffer menedzser)
Ennél a beállításnál a T1 érzékelőt a puffer tartályon (HMV, vagy indirekt tároló) helyezzük el, valamint a T2 érzékelőt a kazánon. Ha a T2-T1 hőmérséklet különbség nagyobb vagy egyenlő, mint a beállított hőmérséklet különbség érték a vezérlő indítja a szivattyút.
- HU-D5: Kombinált fűtési puffer tartály szivattyú töltő üzemmód ( hőmérséklet delta és induló hőmérséklet alapú puffer menedzser)
Ennél a beállításnál a T1érzékelőt a puffer tartályon helyezzük el, valamint a T2 érzékelőt a kazánon. Ha a T2-T1 hőmérséklet különbség nagyobb, mint a beállított hőmérséklet különbség érték és a T2 hőmérséklet nagyobb vagy egyenlő, mint az előzőleg beállított szivattyú minimális bekapcsolási küszöb értéke a vezérlő indítja a szivattyút. Amennyiben a hőmérséklet egyenlő, vagy a T1 érték nagyobb, vagy a T2 hőmérséklet kisebb, mint a beállított szivattyú minimális bekapcsolási küszöb csökkentve a gyárilag beállított 2 °C hiszterézis értékével a szivattyú nem üzemel. Ennél a funkciónál a szilárd tüzelésű kazán más hőtermelő vagy hőtároló ( másik puffer tároló) egységgel is helyettesíthető.
- HU-D6 :- T1 és T2 fűtés puffer szivattyú hőmérséklet szerinti indítás, független, NO/COM/NC kimenet vezérléssel
Abban az esetben indul a szivattyú kimenet, ha a hőmérséklet a T1 érzékelőn eléri a T1 kapcsolási küszöböt vagy a T2 érzékelőn a T2 kapcsolási küszöböt. Amint mindkét érzékelő hőmérséklete a beállított hiszterézis értékkel a kapcsolási küszöb alá csökken, a szivattyú kimenet leáll. A NO/COM/NC kimenet a szivattyú kimenettől függetlenül van váltva COM/NC pozícióból NO/COM pozícióba, a szervizmenü S4 pontjában beállított kapcsolási küszöb elérésekor. Ha a T2 érzékelő hőmérséklete 10°C-al a küszöb alá csökken, a NO/COM/NC kimenet vissza vált.
A müködéshez külön füstgázhőmérséklet érzékelő vásárlása szükséges !!!! Füstgázhőm érzékelő PT1000
- HU-D7 : – Használati melegvíz (indirekt tároló ,HMV) szivattyú vezérlés
Ennél az üzemmódnál a T1 érzékelőt a HMV tartályon helyezzük el, a T2 érzékelőt pedig a HMV hőforrásán. Ha a hőforrás hőmérséklete a HMV tartály hőmérsékleténél az előzőleg beállított kívánt delta értékével nagyobb vagy ezzel egyenlő, és a hőforrás hőmérséklete egyenlő vagy nagyobb, mint a beállított kapcsolási küszöb, a vezérlő indítja a szivattyú kimenetet.
Ha a HMV tartály hőmérséklete eléri a menüben beállított kívánt értéket, a szivattyú kimenet leáll. Amennyiben a hőforrás a HMV tartály aktuális hőmérsékletére vagy az alá hűl, vagy a hőforrás hőmérséklete kisebb, mint a beállított szivattyú kapcsolási küszöb, csökkentve a gyárilag beállított 3°C hiszterézis értékkel a szivattyú kimenet nem üzemel.
- HU-D8: – Fűtési puffer tartály hőmérséklet figyelés
A T2 érzékelőt a tartály felső részébe, a T1 érzékelőt pedig az alsóba helyezzük. A szivattyú kimenet addig üzemel, amíg mindkét érzékelő hőmérséklete nem éri el a beállított kívánt értéket (A2 és A3 menüpont). Amint mindkét érzékelő hőmérséklete eléri a kívánt értéket, a szivattyú kimenet leáll. A leállást követően a szivattyú kimenet akkor indul újra, amikor a T2 hőmérséklet a T2 beállított értékére esik vissza.
- HU-D9: – Cirkulációs szivattyú vezérlő üzemmód
Ennél az üzemmódnál a T1 érzékelőt a kezelt szivattyú kör előre menő ágán, a T2 érzékelőt pedig a visszatérő ágán helyezzük el.Ha bármelyik érzékelő hőmérséklete alacsonyabb a kívánt értékénél (A2 és A4 menüpont) a szivattyú kimenet indul valamint a NO/COM/NC kimenet COM/NC pozícióból NO/COM pozícióba vált (fűtőberendezés indítása).
Ha a T2 érzékelő hőmérséklete eléri a kívánt értékét a NO/COM/NC kimenet, a szivattyú kimenettől függetlenül, visszavált COM/NC pozícióba. Ha a T1 érzékelő hőmérséklete eléri a T2 aktuális értéket, a szivattyú kimenet is leáll.
A vezérlési folyamat azután fog újraindulni, miután mindkét érzékelő hőmérséklete a beállított hiszterézis értékével az adott érzékelő beállított hőmérséklete alá esik és letelik az A6 menüpontban beállított idő.
TECH HU D9 fűtés puffer szivattyú kombinált vezérlő által ellátott funkciók :
- Aantistop funkció fagyvédelmi funkció,
- Kézi üzemmód,
- Hiszterézis állítási lehetőség,
- Potenciál független kimenet ( pl. gázkazán kapcsolási lehetőség),
TECH HU-D9 puffer szivattyú kombinált vezérlő felszereltsége:
- LED kijelző,
- Két hőmérséklet érzékelővel szerelve,
- Szivattyú kimenet,
- Hálózati csatlakozó,
- Potenciál független kimenet (NO/COM)
D4 puffer séma - D5 puffer séma - D10 séma
D7 séma
D8 séma
D9 séma
TECH HU D 9 fűtési puffer szivattyú vezérlő műszaki adatok:
|
Pontos leírás
|
Egység.
|
|
|
Tápegység
|
V
|
230V/50Hz +/-10%
|
|
A szabályozó maximális energiafogyasztása
|
W
|
4
|
|
Környezet hőmérséklete
|
°C
|
5÷50
|
|
A keringetőszivattyú kimenetének maximális
terhelése
|
W
|
80
|
|
Hiszterézis
|
°C
|
1÷10
|
|
Mérés pontossága
|
°C
|
1
|
|
Hőmérséklet tartomány
|
°C
|
5÷90
|
|
Biztosíték
|
A
|
1,6
|
