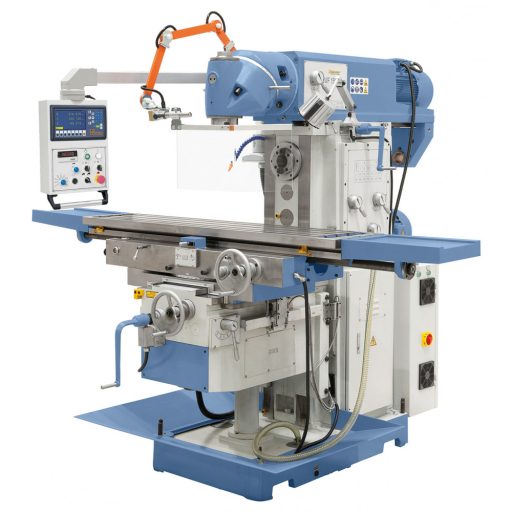

Bernardo UWF 150 V Servo marógép 02-1284XL

Name: Bernardo UWF 150 V Servo marógép 02-1284XL
SKU: 68815002-1284XL
Price: 14488738 HUF
Availability: InStock

Cikkszám:

68815002-1284XL

Bernardo UWF 150 V Servo marógép 02-1284XL

Rendelésre

14 488 738 Ft

A vásárlás után járó pontok: 43 466 Ft

A robusztus univerzális marógép UWF 80 E a vízszintes és függőleges orsó kombinációja által egyedi- és kisszériák gyártására alkalmas. Az asztal 1000 x 240 mm-es felfogófelülete által a nagyobb munkadarabok is egyszerűen megmunkálhatók.

ℹ️ Fontos információ Bernardo gépekhez:

A megjelenített kép minden Bernardo termék esetében illusztráció. Nem minden képeken szereplő elem tartozéka az adott gépnek. Kérjük, vásárlás előtt tekintse meg a részletek végén található „Alapfelszereltség” bekezdést, és kérdés esetén forduljon hozzánk bizalommal!

MPL szállítási költség: betöltés...

Tipp: PostaPontra vagy csomagautomatába szállítás már 990 Ft-tól elérhető!

A pontos szállítási díj a pénztárnál kerül kiszámításra, a választott mód alapján.

Részletek

Jellemzők

Változtatható fordulatszám-beállítás (függőleges orsó) a Siemens-frekvenciaváltó által optimális
forgatónyomaték-lefutással és megközelítőleg konstans fordulatszámmal terhelés alatt

Edzett és precíziós csiszolású vezetők a munka nagyfokú pontosságát biztosítják

Áttekinthetően elhelyezett kapcsolási alkotóelemek a fordulatszám- és előretolás beállításához

Finom fokbeosztású előretolások minden tengelyen, szervomotor meghajtással

Sorozatszerűen gyorsmenettel az x-, y- és z-tengelyen a mellékidők lecsökkentésére

Univerzális marófej ÄHuron€œ rendszer, beállítható valamennyi szöghelyzetbe

A legkülönfélébb munkaanyagok gazdasági megmunkálása a szabadon választható
orsó-fordulatszámok és előretolások optimális összeegyeztetése által

Központi kenés az x- és y-tengelyen a szállítási terjedelemben

Műszaki specifikációk

Asztal-nagyság	1600 x 360 mm
Orsó-felvétel - vízszintes	ISO 50
Orsó-felvétel - függőleges	ISO 50
Orsó fordulatszám - vízszintes	(12) 60 - 1800 ford./perc
Orsó fordulatszám - függőleges	(2) 60 - 350 / 350 - 1750 ford./perc
Eljárási táv - hosszanti (x)	1300 mm
Eljárási táv- keresztirányú (y)	300 mm
Eljárási táv - függőleges (z)	400 mm
Orsó / asztal távolság - vízszintes	15 - 415 mm
Orsó / asztal távolság - függőleges	185 - 585 mm
Hatósugár	215 - 840 mm
Elfordítható asztal	-45° -tól +45° -ig
Max. munkadarab-súly	300 kg
Előretolási tartomány - hosszanti	(8) 30 - 750 mm/perc
Előretolási tartomány - kereszt	(8) 20 - 500 mm/perc
Előretolási tartomány - függőleges	(8) 15 - 375 mm/perc
Gyorsmenet x-, y- és z-tengely	1200 / 800 / 600 mm/perc
T-horony (db.szám / szélesség / távolság)	3 / 18 mm / 80 mm
Motor-teljesítmény vízszintes	5,5 kW
Motor-teljesítmény függőleges	5,5 kW
Szervomotor (forgatónyomaték / teljesítmény)	10 Nm / 1,5 kW
Hűtőanyag-pumpa teljesítménye	90 W
Hűtőanyag-pumpa szállítómennyisége	25 l/perc
Gép méretei (Sz x Mé x Ma)	2530 x 2200 x 2300 mm
Kb. súly	2695 kg

Alapfelszereltség

3-tengelyes-helyzetmutató ES-12 H LCD-Display-el

Szorítóorsó M 24

LED-géplámpa

Hűtőanyag-berendezés

Vízszintes-ellencsapágy

Hűtőanyag-kád

Előretoló az x-, y- és z-tengelyhez

Univerzális védőberendezés

Hosszú marótüske ISO 50/27 mm, ISO 50/32 mm

Kombi-feltűző-marótüske ISO 50/32 mm

Szűkítőhüvely ISO 50 / MK 4

Központi kenés az x- és y-tengelyhez

Kezelőeszköz

Adatok

Garancia időtartama:

1 év
