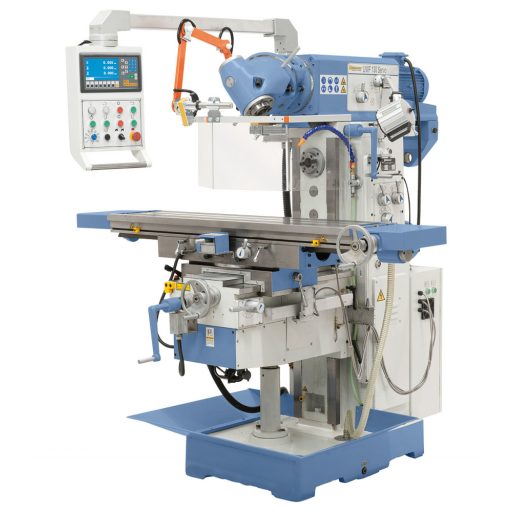

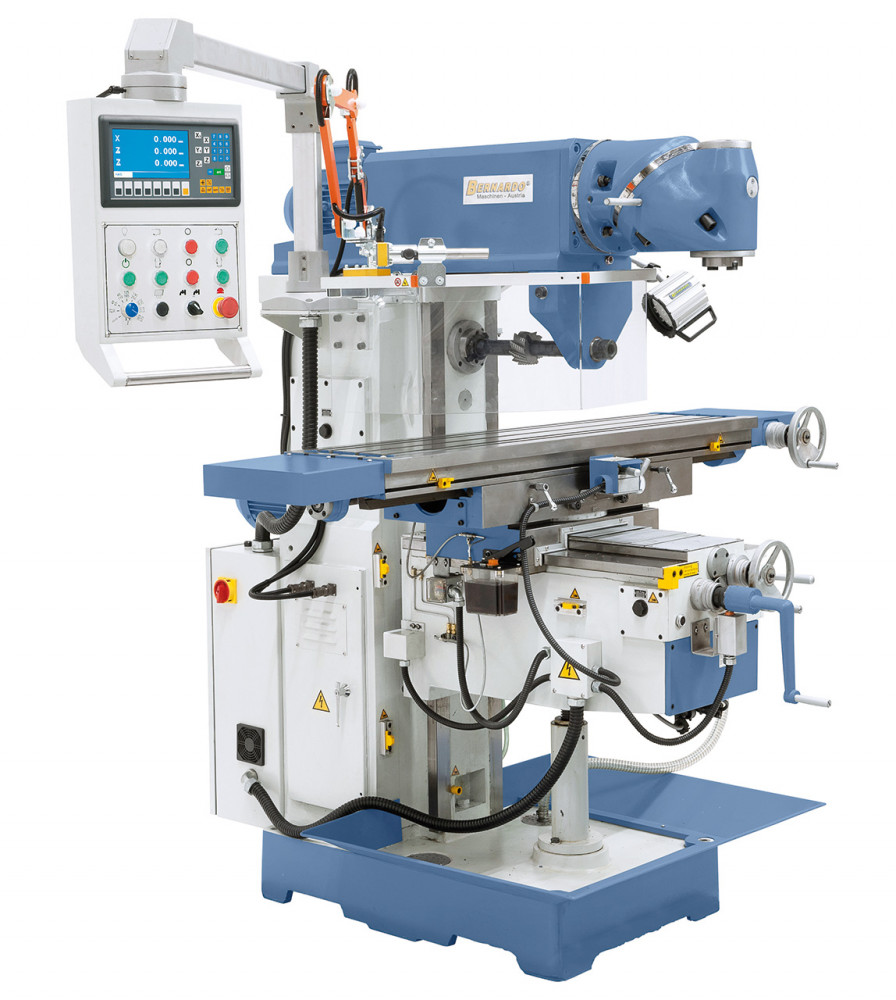

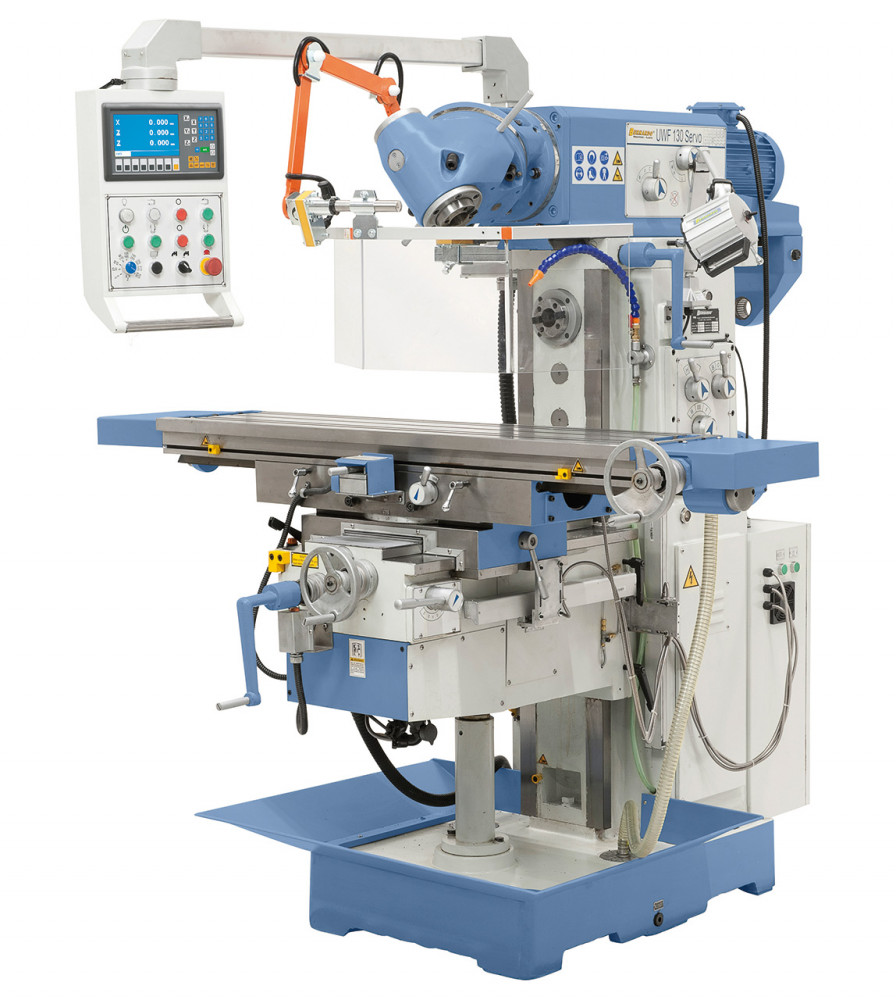

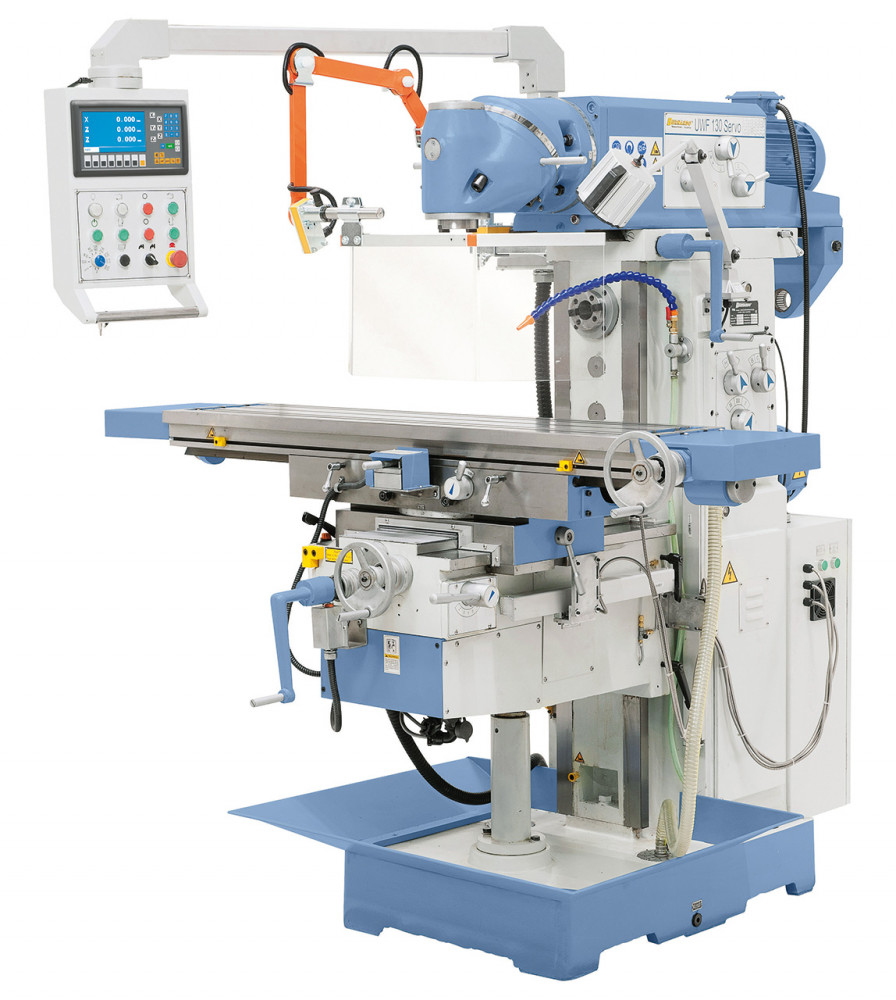

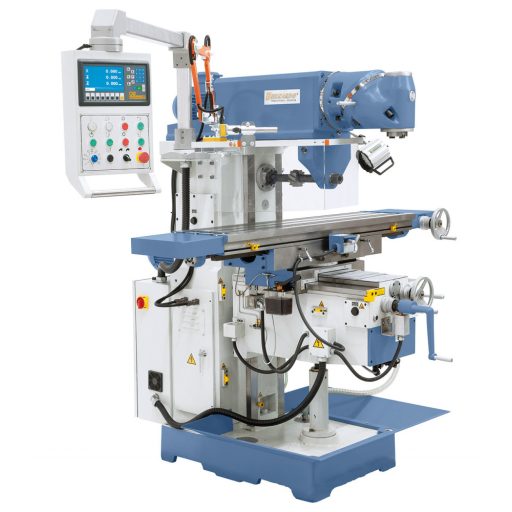

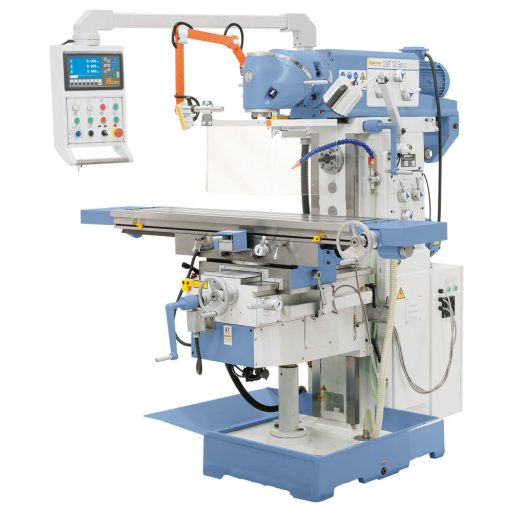

Bernardo UWF 130 Servo marógép 02-1283XL

Name: Bernardo UWF 130 Servo marógép 02-1283XL
SKU: 68815002-1283XL
Price: 10830690 HUF
Availability: InStock

Cikkszám:

68815002-1283XL

Bernardo UWF 130 Servo marógép 02-1283XL

Rendelésre

10 830 690 Ft

A vásárlás után járó pontok: 32 492 Ft

A modell UWF 150 egy nagyon stabil felépítésű univerzális marógép eltolható felsőkarral és nagy asztali befogófelülettel. A nagyra dimenzionált vezetők minden tengelyen nagy asztali terhelés esetén is a stabilitás és precízió legmagasabb fokát garantálják.

ℹ️ Fontos információ Bernardo gépekhez:

A megjelenített kép minden Bernardo termék esetében illusztráció. Nem minden képeken szereplő elem tartozéka az adott gépnek. Kérjük, vásárlás előtt tekintse meg a részletek végén található „Alapfelszereltség” bekezdést, és kérdés esetén forduljon hozzánk bizalommal!

MPL szállítási költség: betöltés...

Tipp: PostaPontra vagy csomagautomatába szállítás már 990 Ft-tól elérhető!

A pontos szállítási díj a pénztárnál kerül kiszámításra, a választott mód alapján.

Részletek

Jellemzők

Sorozatszerűen szervomotorral az előretolásokhoz és gyorsmenethez az x-, y- és z-tengelyen

Az asztal x-tengely-beállítása az elülső oldalon történik

Elfordítható kezelőpult ergonómikusan elhelyezett kapcsolókkal

Nyugodt menet a csiszolt, olajfürdőben futó hajtómű-fogaskerekek által

Bővült alkalmazási terület a sorozatszerű vízszintes orsó által

Gépállvány nehéz öntvénykivitelezésben a vibrálásmentes munka érdekében

Nagyra dimenzionált keresztasztal T-hornyokkal, precízen kidolgozott felületű

Nagyobb stabilitás a derékszögű-vezető által az y- és z-tengelyen

Központi kenéssel felszerelt a vezetőpályákhoz

A vízszintes orsót és az univerzális marófejet 2 független motor hajtja

Műszaki specifikációk

Asztal-nagyság	1370 x 320 mm
Orsó-felvétel - vízszintes	ISO 40
Orsó-felvétel - függőleges	ISO 40
Orsó fordulatszám - vízszintes	(12) 35 - 1500 ford./perc
Orsó fordulatszám - függőleges	(11) 45 - 1660 ford./perc
Eljárási táv - hosszanti (x)	1000 mm
Eljárási táv - keresztirányú (y)	360 mm
Eljárási táv - függőleges (z)	400 mm
Orsó / asztal távolság - vízszintes	30 - 430 mm
Orsó /asztal távolság - függőleges	210 - 610 mm
Hatósugár	305 - 805 mm
Elfordítható asztal	-45° -tól +45° -ig
Max. munkadarab-súly	300 kg
Előretolási tartomány - hosszanti / keresztirányú	(8) 30 - 830 mm/perc
Előretolási tartomány - függőleges	(8) 23 - 625 mm/perc
Gyorsmenet x-, y- és z-tengely	1000 / 1000 / 750 mm/perc
T-horony (db.szám / szélesség / távolság)	3 / 14 mm / 80 mm
Motor-teljesítmény vízszintes	3,0 kW
Motor-teljesítmény függőleges	3,0 kW
Szervomotor (forgatónyomaték / teljesítmény)	10 Nm / 1,5 kW
Hűtőanyag-pumpa teljesítménye	90 W
Hűtőanyag-pumpa szállítómennyisége	25 l/perc
Gép méretei (Sz x Mé x Ma)	1840 x 1830 x 2050 mm
Kb. súly	1540 kg

Alapfelszereltség

3-tengelyes-helyzetmutató ES-12 H LCD-Display-el

Szorítóorsó M 16

LED-géplámpa

Előretoló az x-, y- és z-tengelyhez

Hűtőanyag-berendezés

Vízszintes-ellencsapágy

Hosszú-marótüske ISO 40/27 mm, ISO 40/40 mm

Kombi-feltűző-marótüske ISO 40/32 mm

Szűkítőhüvely ISO 40 / MK 4, ISO 40 / MK 3, ISO 40 / MK 2

Hűtőanyag-kád

Univerzális védőberendezés

Központi kenés az x-, y- és z-tengelyhez

Kezelőeszköz

Adatok

Garancia időtartama:

1 év
