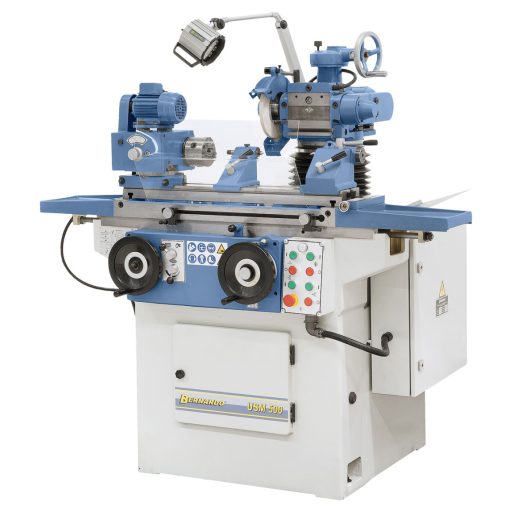

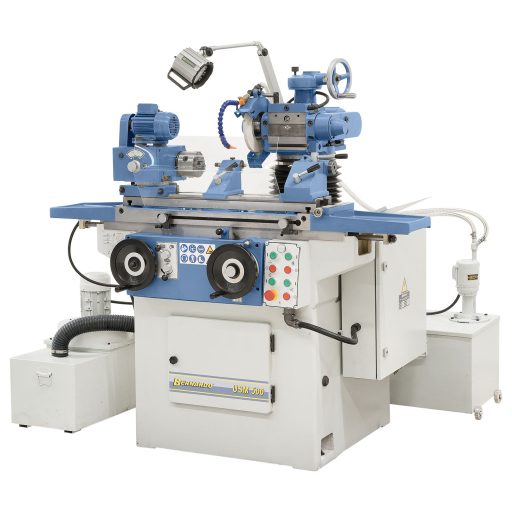

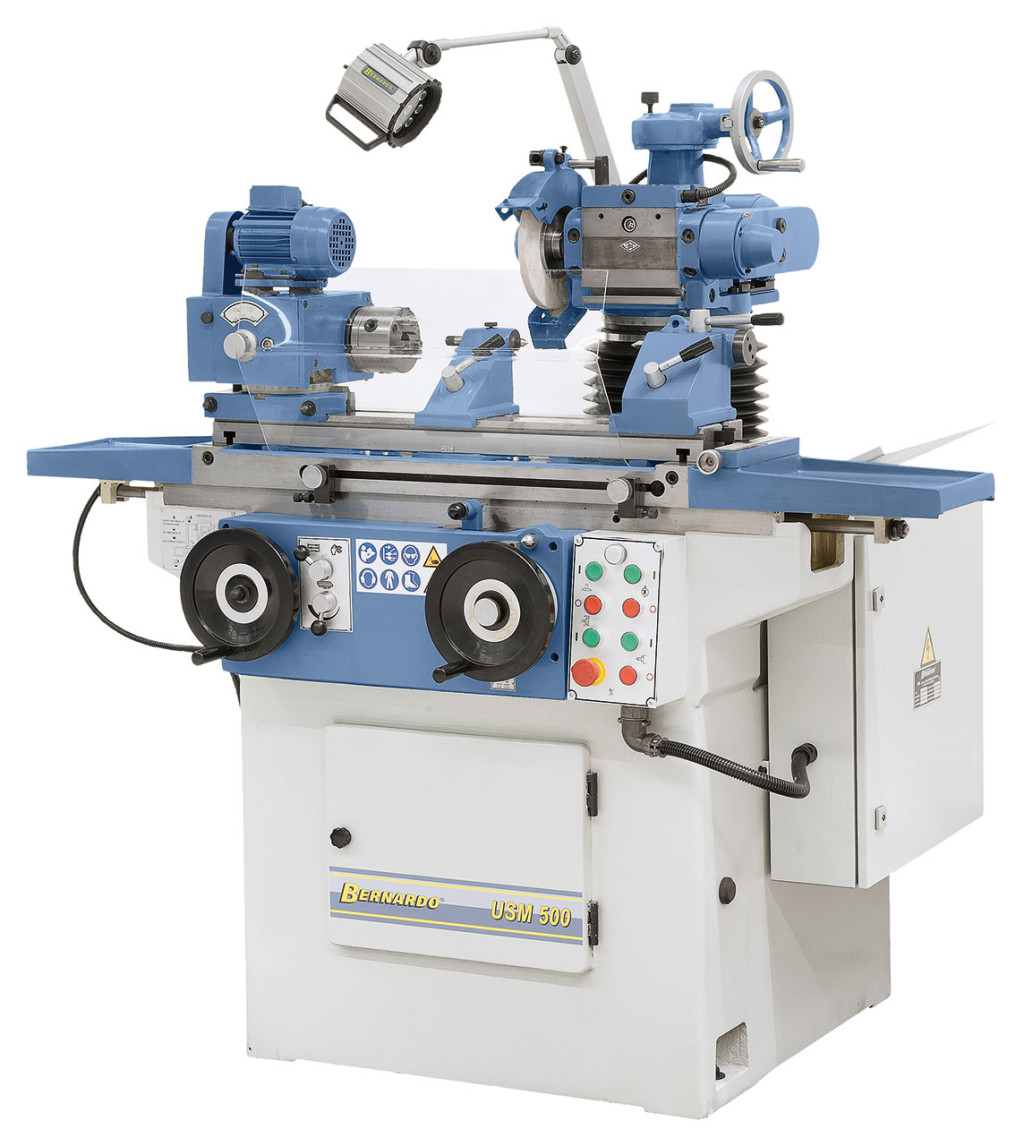

Bernardo USM 500 univerzális köszörűgép

Name: Bernardo USM 500 univerzális köszörűgép
SKU: 68815005-1375
Price: 10472058 HUF
Availability: InStock

Cikkszám:

68815005-1375

Rendelésre

10 472 058 Ft

A vásárlás után járó pontok: 31 416 Ft

ℹ️ Fontos információ Bernardo gépekhez:

A megjelenített kép minden Bernardo termék esetében illusztráció. Nem minden képeken szereplő elem tartozéka az adott gépnek. Kérjük, vásárlás előtt tekintse meg a részletek végén található „Alapfelszereltség” bekezdést, és kérdés esetén forduljon hozzánk bizalommal!

MPL szállítási költség: betöltés...

Tipp: PostaPontra vagy csomagautomatába szállítás már 990 Ft-tól elérhető!

A pontos szállítási díj a pénztárnál kerül kiszámításra, a választott mód alapján.

Részletek

Jellemzők

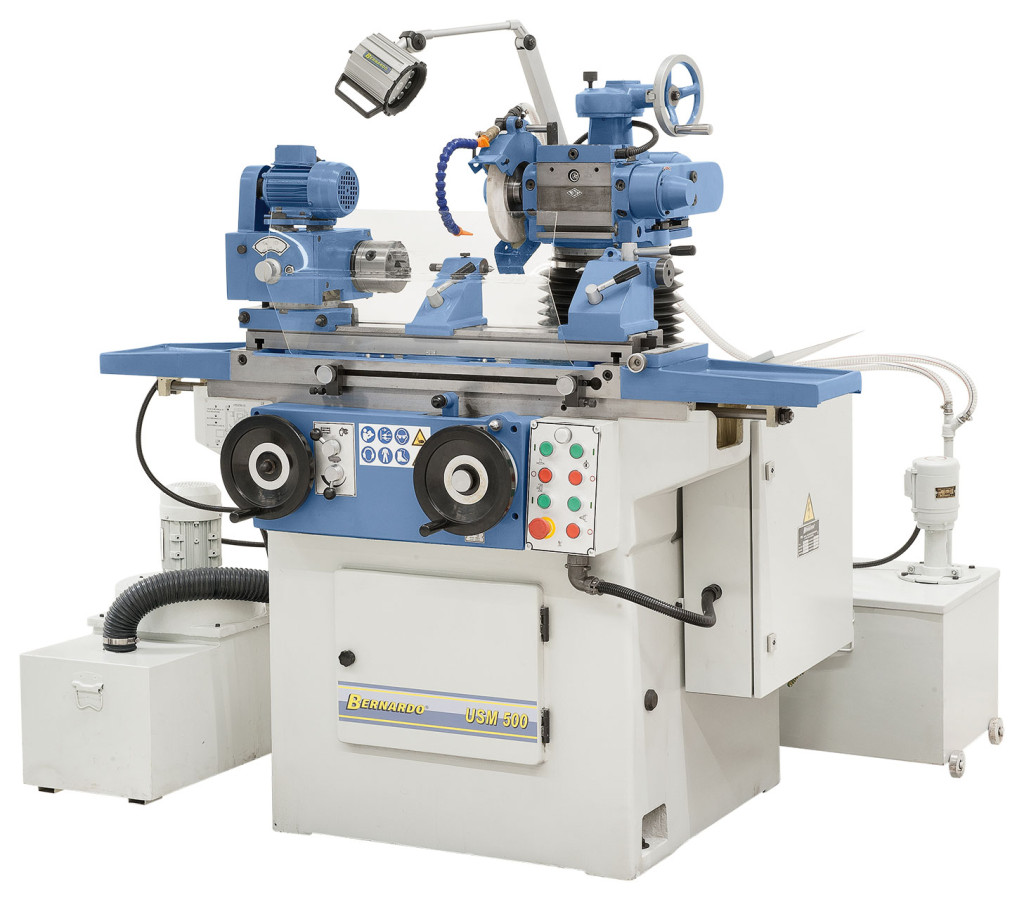

Hűtőanyag berendezés, központi kenés és elszívóberendezés a szállítási terjedelemben

Gyors és egyszerű fordulatszám változtatás könnyű menetű hajtóműkapcsolás segítségével

Alkalmazható szerszám- és formagyártásban, termelésben, de képzési területen is

Az asztal hosszirányú mozgatása az x-tengelyen választható módon hidraulikusan vagy manuálisan történik

Orsószerk. beállítható magasságú, valamint elfordítható (-100° -tól +100° -ig)

Kör-, sík- és szerszámköszörűgép kombinációja

Nehéz szürkeöntvény konstrukció a vibrálásmentes munka érdekében

Speciális köszörűorsó-csapágyazás a precíz köszörülési eredmények érdekében

Nagy produktivitás az átfogó alkalmazási lehetőségek által

Műszaki specifikációk

Max. szerszám-átmérő	200 mm
Csúcstávolság	500 mm
Síkköszörű	200 x 50 mm
Külső köszörülési méret	Í¸ 5 - 50 x 400 mm
Belső köszörülési méret	Í¸ 10 - 50 x 75 mm
Max. munkadarab-súly	10 kg
Munkadarab-orsófej
Elfordulási tartomány	-90° -tól +90° -ig
Fordulatszám	110 / 200 / 300 ford./perc
Szerszám-felvevő	MK 2
Pofás tokmány - átmérő	100 mm
Köszörűfej
Elfordulási tartomány	-100° -tól +100° -ig
Eljárási táv
Keresztirányú	230 mm
Függőleges	210 mm
Függőleges skálabeosztás	0,01 mm
Függőleges-állítás kézikerék-forgatásonként	2 mm/ford.
Skálabeosztás	0,02 mm
Keresztirányú beállítás kézikerék-forgatásonként	2 / 4 mm/ford.
Köszörűtárcsa	200 x 20 x 75 mm
Fordulatszám	2500 ford./perc
Belső-köszörűorsó fordulatszáma	13500 ford./perc
Köszörűstiftek	Í¸ 26 x 20 x 6 mm
	Í¸ 10 x 10 x 3 mm
Munkaasztal
Max. eljárási táv	480 mm
Hidraulikus hosszanti-előretolás	0,01 - 6 m/perc
Asztal elfordulási tartománya	-45° -tól +45° -ig
szegnyereg - szegnyeregfelvétel	MK 2
Szegnyereg-táv	15 mm
Motor teljesítmény összesen	2,5 kW
Motor teljesítmény - köszörűtárcsa	1,1 kW
Méretek (Ho x Sz x Ma)*	1500 x 1150 x 1400 mm
Kb. súly	1300 kg

* elszívó és hűtőanyag nélkül

Alapfelszereltség

Hűtőanyag-berendezés

Elszívóberendezés

Védőberendezés

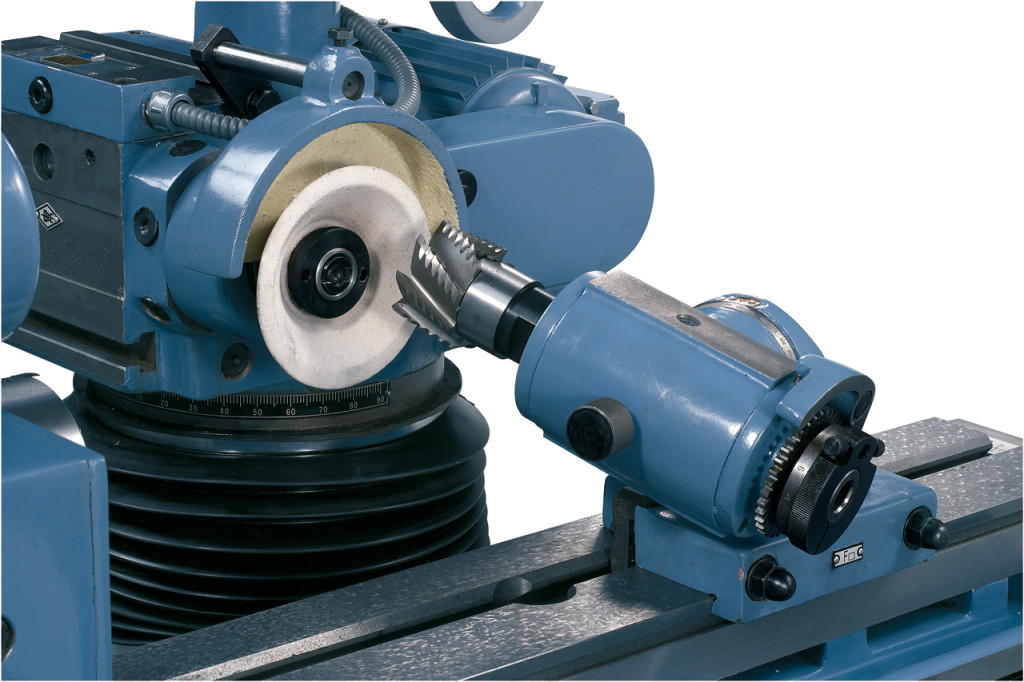

Osztófej

4 darab köszörűtárcsa

3-pofás tokmány 100 mm

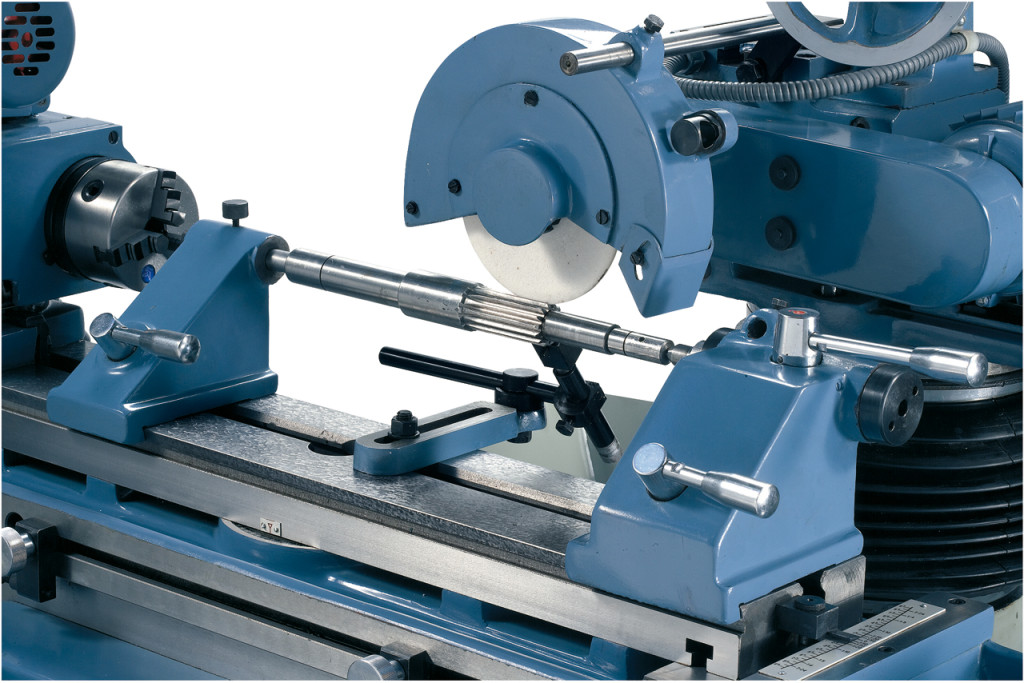

Bal- és jobbold. szegnyereg

Központozócsúcs

Fél-központozócsúcs

Kiegyensúlyozó-stand

Orsó-hosszabbító

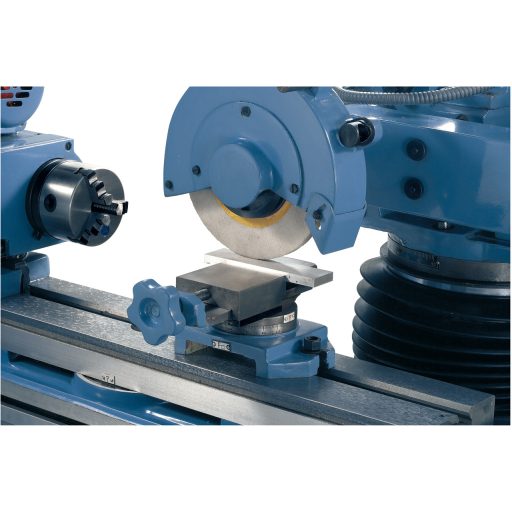

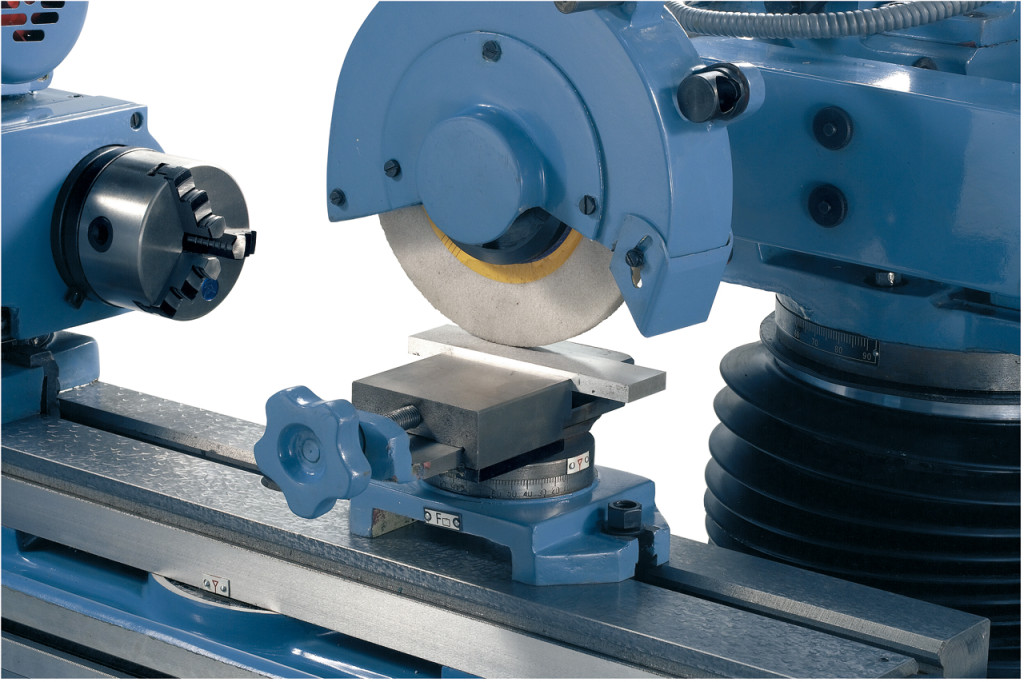

Satu síkköszörüléshez

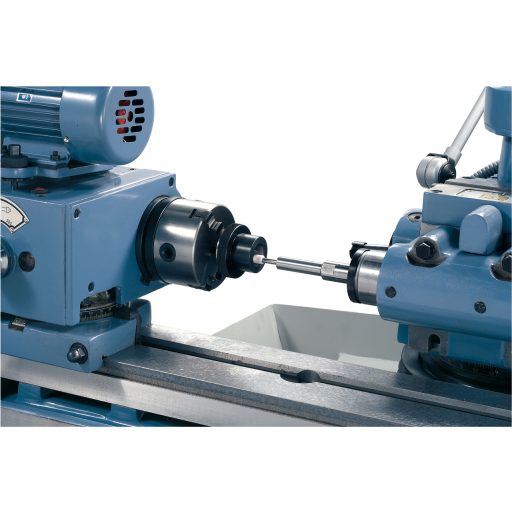

Belső-köszörűberendezés 2 köszörűstifttel

5 menesztőcsap

Egyengető

Központi kenés

Adatok

Garancia időtartama:

1 év
