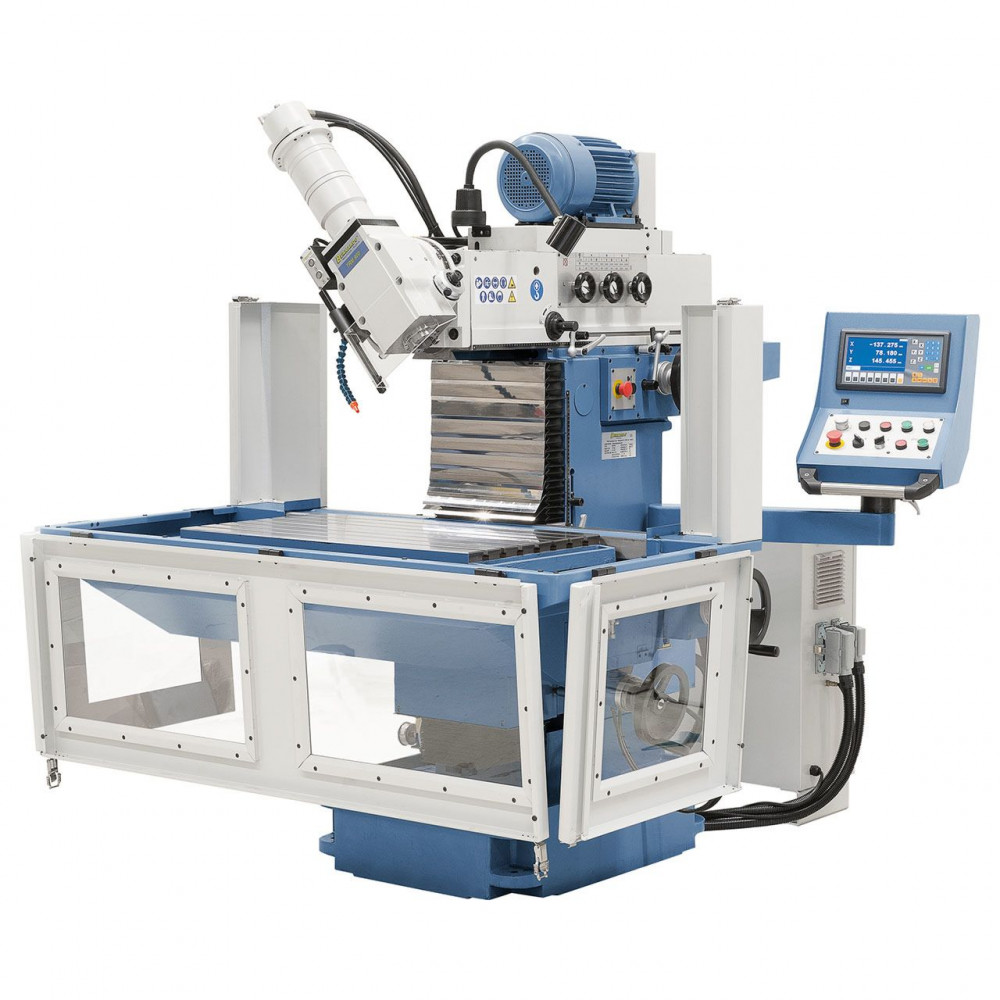

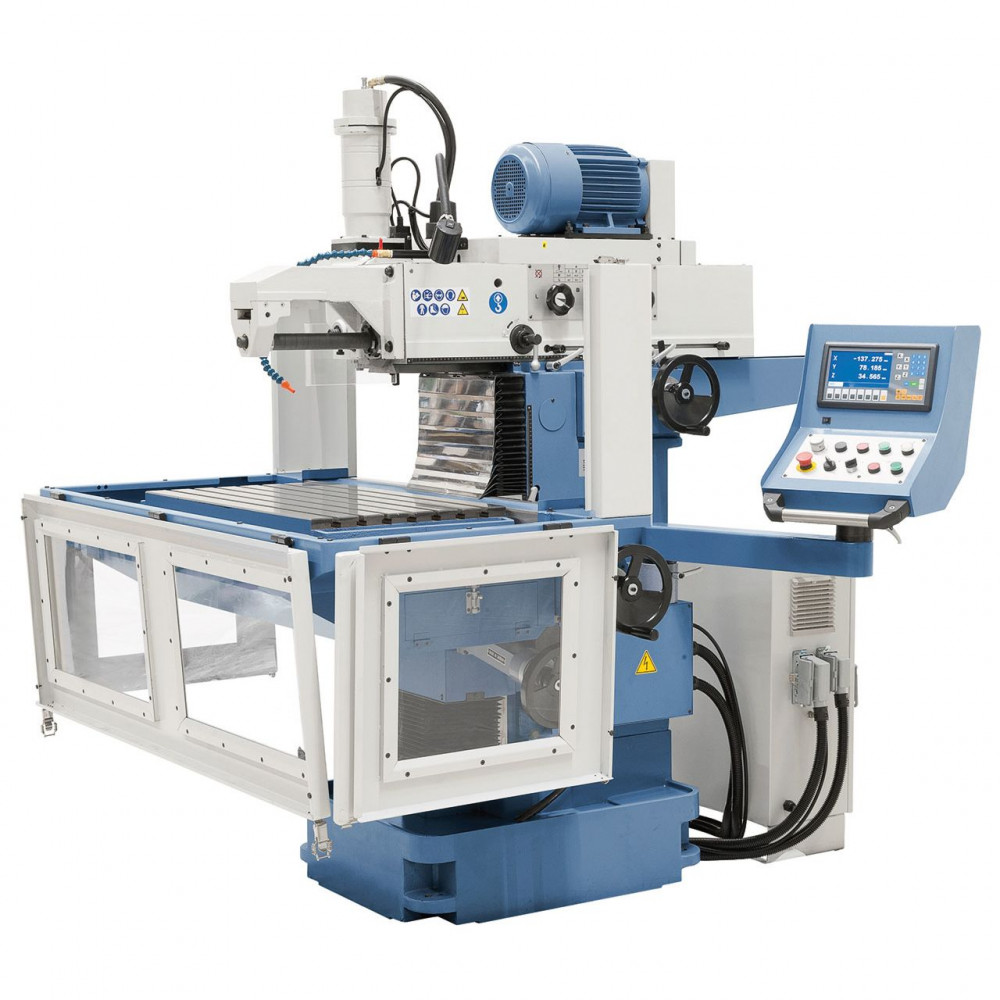

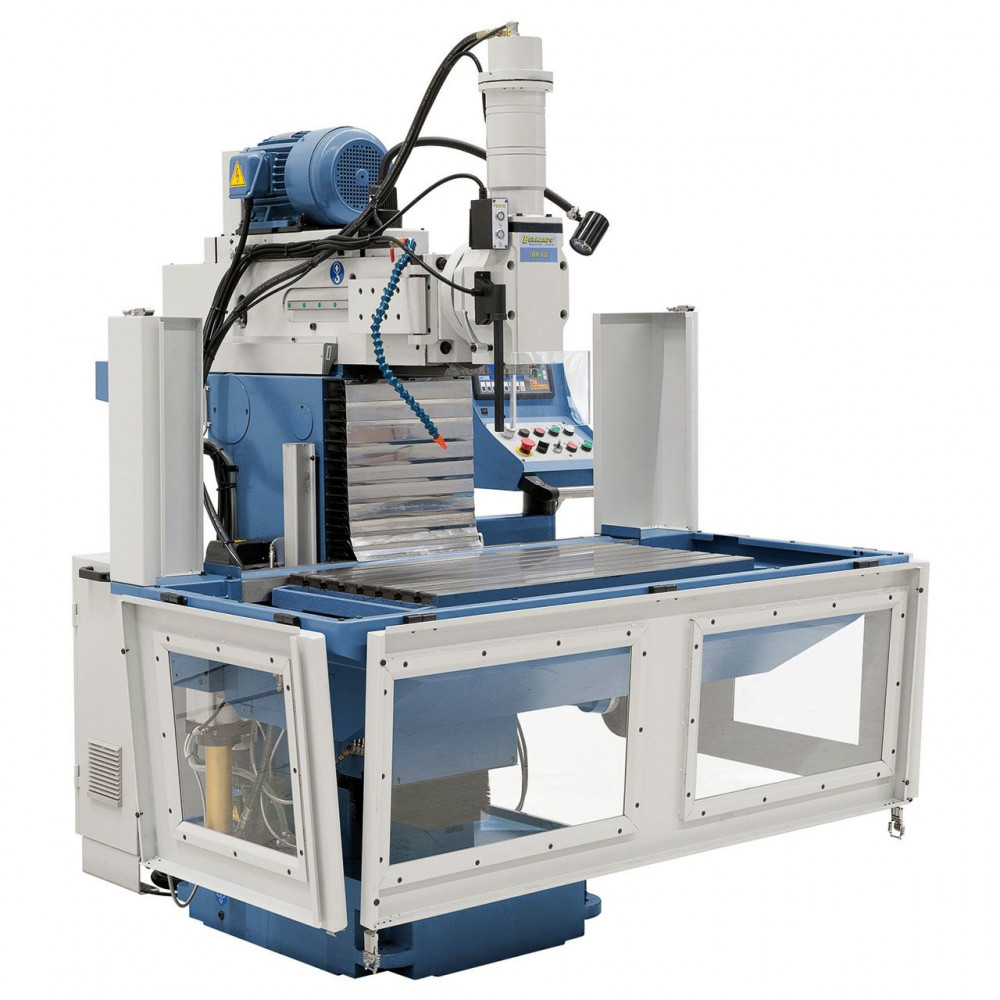

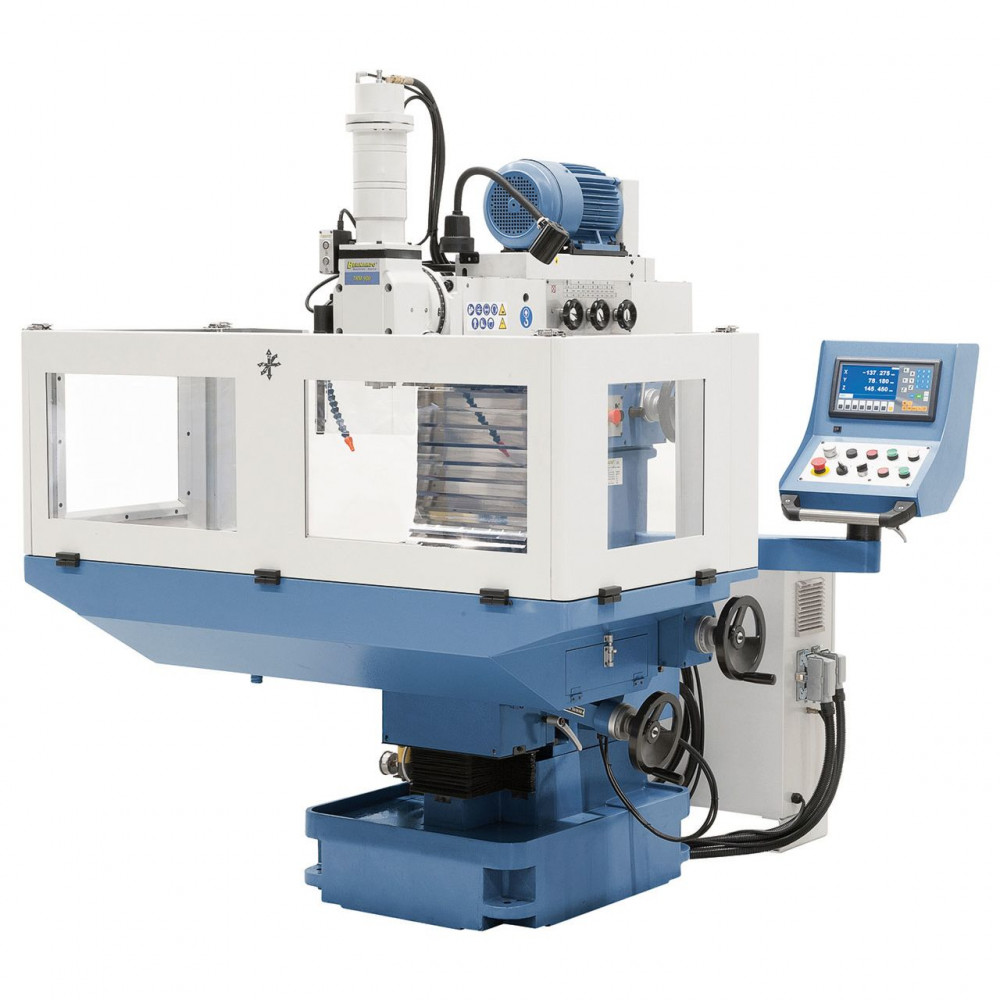

Bernardo TRM 900 3-tengelyes digitális kijelzővel

Az univerzális marógép UWF 110 könnyű- és középnehézségű marómunkák kivitelezésére alkalmas. Sokoldalúságának és egyszerű átszerelhetőségének köszönhetően kis és középnagyságú szériák műhelyben történő megmunkálásánál sikerrel alkalmazható.

\r



A megjelenített kép minden Bernardo termék esetében illusztráció, nem minden képeken szereplő elem alap tartozéka bizonyos gépeknek! Kérjük a vásárlás előtt tekintse meg a részletek végén "Szállított tartozékok" bekezdésben található tételeket és amennyiben kérdése merülne fel forduljon hozzánk elérhetőségeink valamelyikén!

Garancia időtartama
1 év
Rendelésre
22 925 362 Ft
A vásárlás után járó pontok: 91 701 Ft
Részletek

Tulajdonságok


  • Sorozatszerűen hidraulikus szerszámszorítással a munkadarabok gyors cseréje érdekében

  • Hézagmentesen előre beszorított golyós-körbefutó orsók mind a három tengelyen

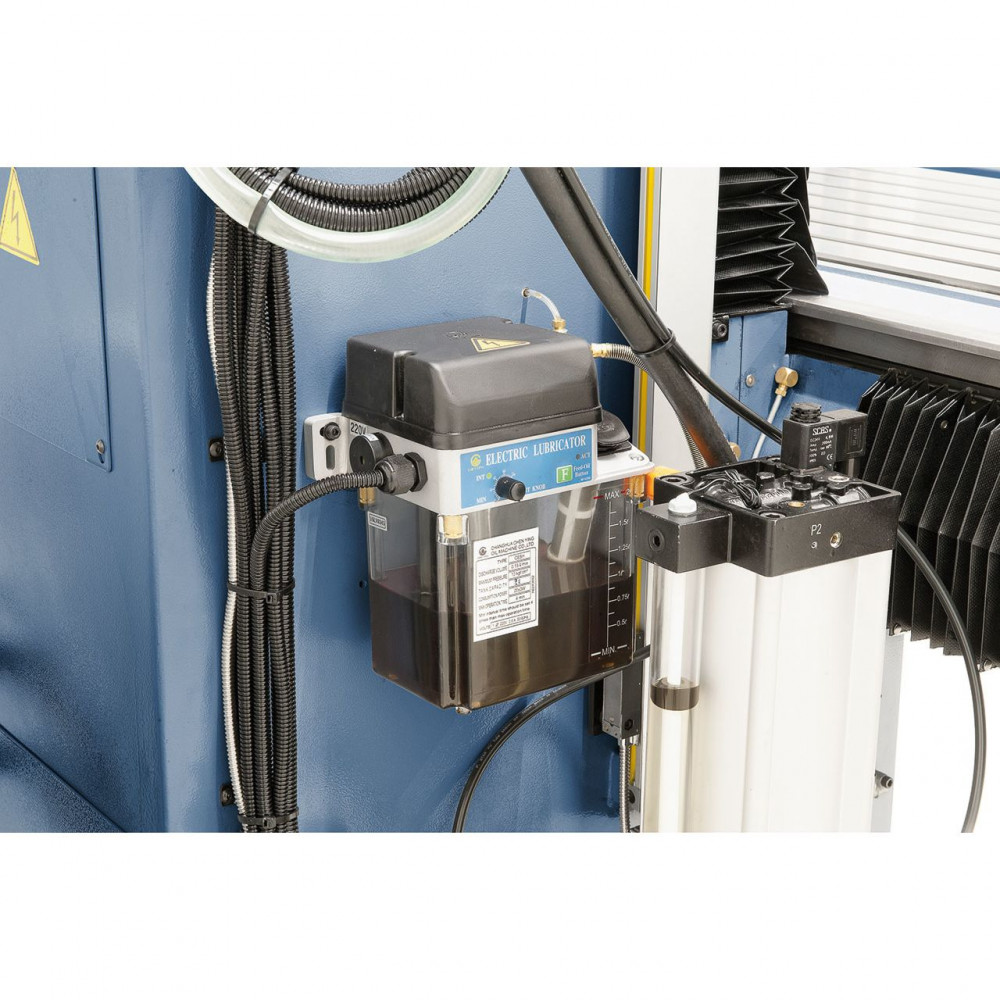

  • A vezetések elektronikus központi kenéssel vannak felszerelve

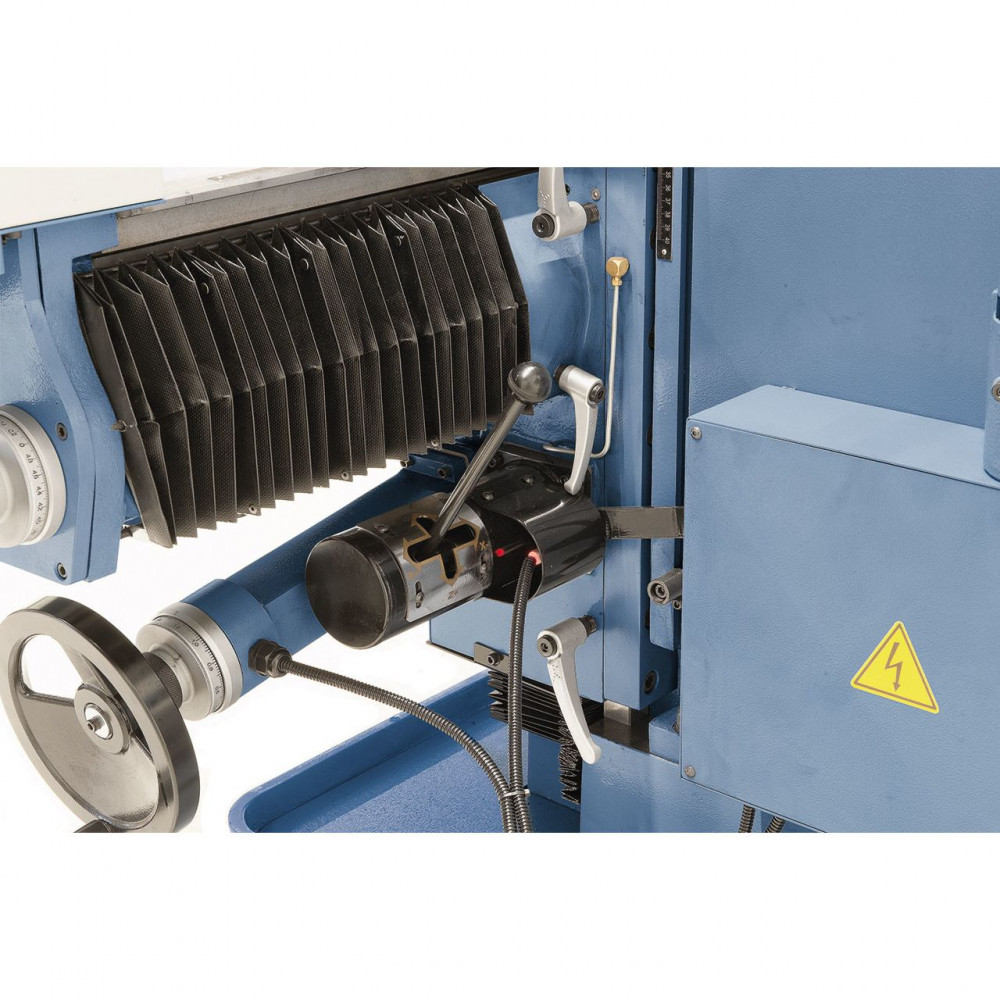

  • Sorozatszerűen kézi, automata és gyorsmenetes előretolóval felszerelt mind a három tengelyen

  • Függőleges befogási felület 3 T-horonnyal választható módon a munkaasztal, az univerzális billenőasztal, ill. nagy munkadarabok befogására

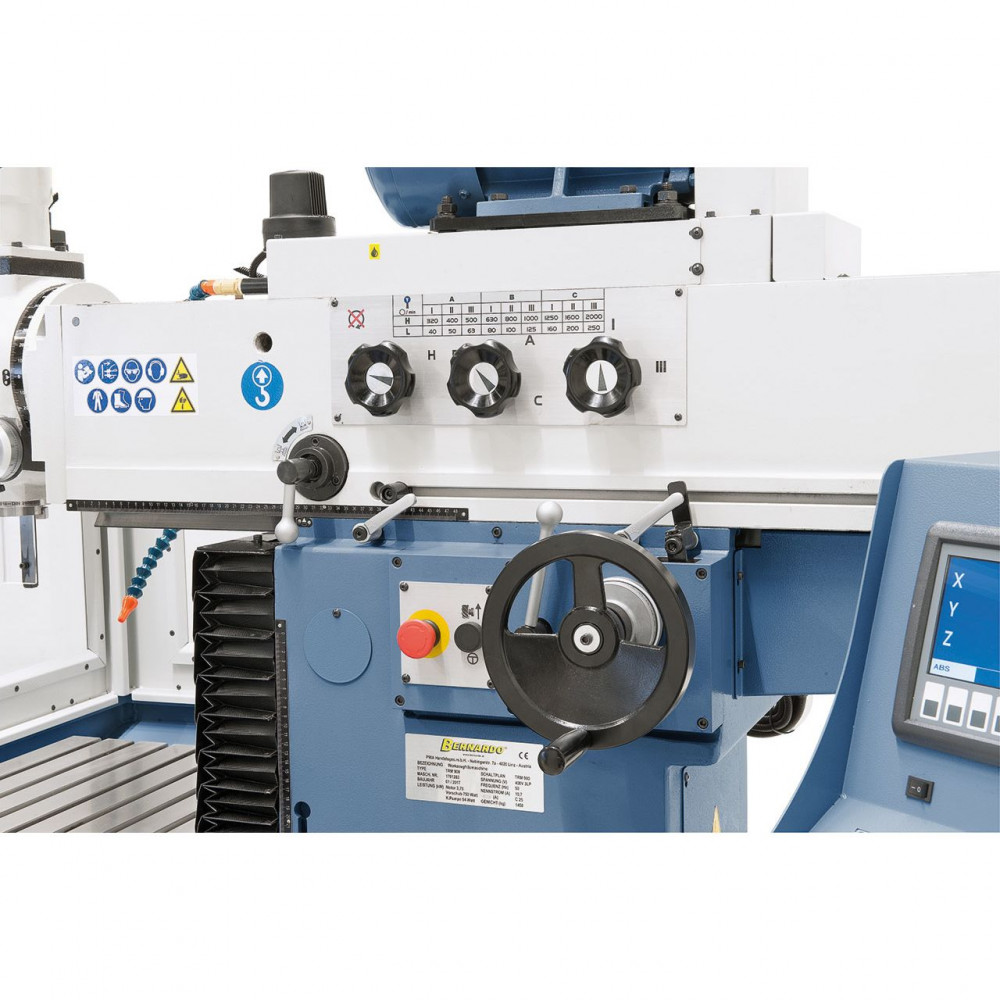

  • Felsőkar áttekinthetően felépített kapcsolási hajtóművel az orsó-fordulatszámhoz

  • Nagyra méretezett fecskefarok-vezetés az x- és y-tengelyen, négyszögletes-vezetés a z-tengelyen

  • Az előretolási sebesség frenkvenciaváltó segítségével fokozatmentesen beállítható

  • Vízszintes maráshoz a függőleges marófejet oldalra kell tolni

  • Gépállvány nehéz öntvénykivitelezésben vibrálásmentes munkát és nagy pontosságot garantál


Műszaki adatok





















































































































Asztal nagyság



900 x 500 mm



Függőleges befogási felület



1200 x 250 mm



Eljárási táv hosszanti (x)



560 (600*) mm



Eljárási táv kereszt (y)



440 (480*) mm



Eljárási táv függőleges (z)



345 (385*) mm



Asztal terhelés



360 kg

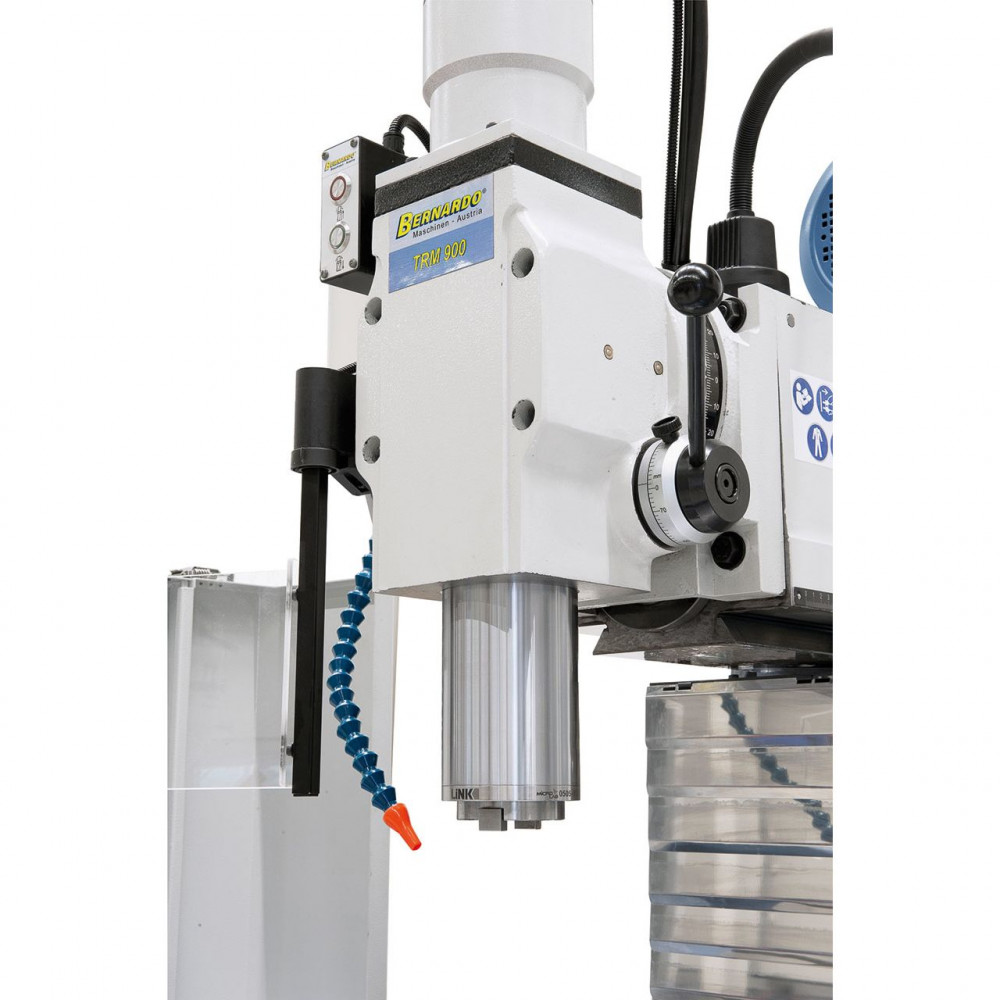

Függőleges marófej







Orsó fordulatszám



(18) 40 - 2000 ford./perc



Orsó felvétel



SK 40 / DIN 69871A



Szegnyereg emelkedés



120 mm



Max. hatósugár



550 mm



Orsó / asztal távolság



40 - 440 mm



Orsófej - elfordulási tartomány



-90° -tól +90° -ig

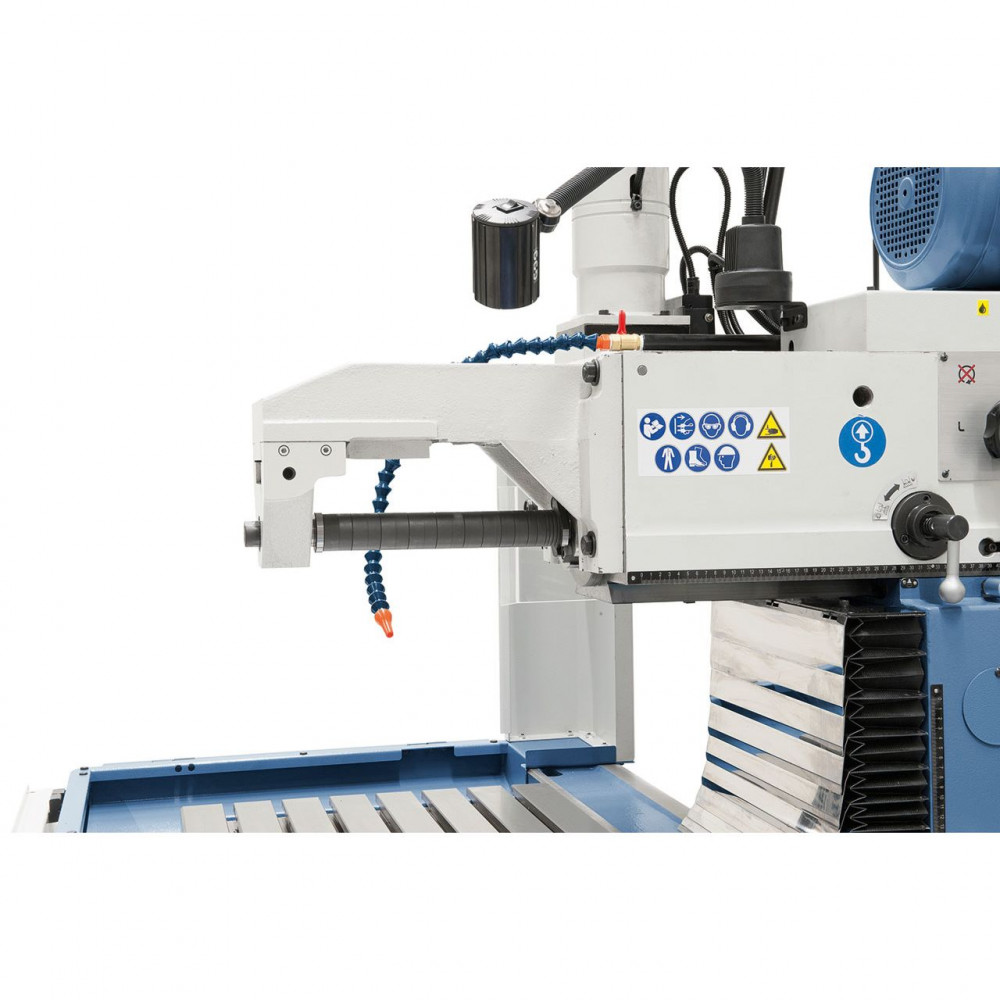

Vízszintes marófej







Orsó fordulatszám



(18) 40 - 2000 ford/perc.



Orsó felvétel



ISO 40



Vízszintes orsó / asztal távolság



130 - 530 mm



Előretolási sebesség







x-tengely



10 - 450 mm/min



y-tengely



10 - 450 mm/min



z-tengely



10 - 450 mm/min



Gyorsmenet (x / y / z)



680 mm/min



T-horony (mennyiség / szélesség / távolság)



7 / 14 mm / 63 mm



T-horony - függőleg.asztal ( menny. / széles. / táv.)



3 / 14 mm / 63 mm



Előtoló motor



0,75 kW



Főmotor



3,75 kW



Gép méretei (Sz x Mé x Ma)



1850 x 2135 x 2030 mm



Kb. súly



1700 kg



* manuálisan


Szállított tartozékok

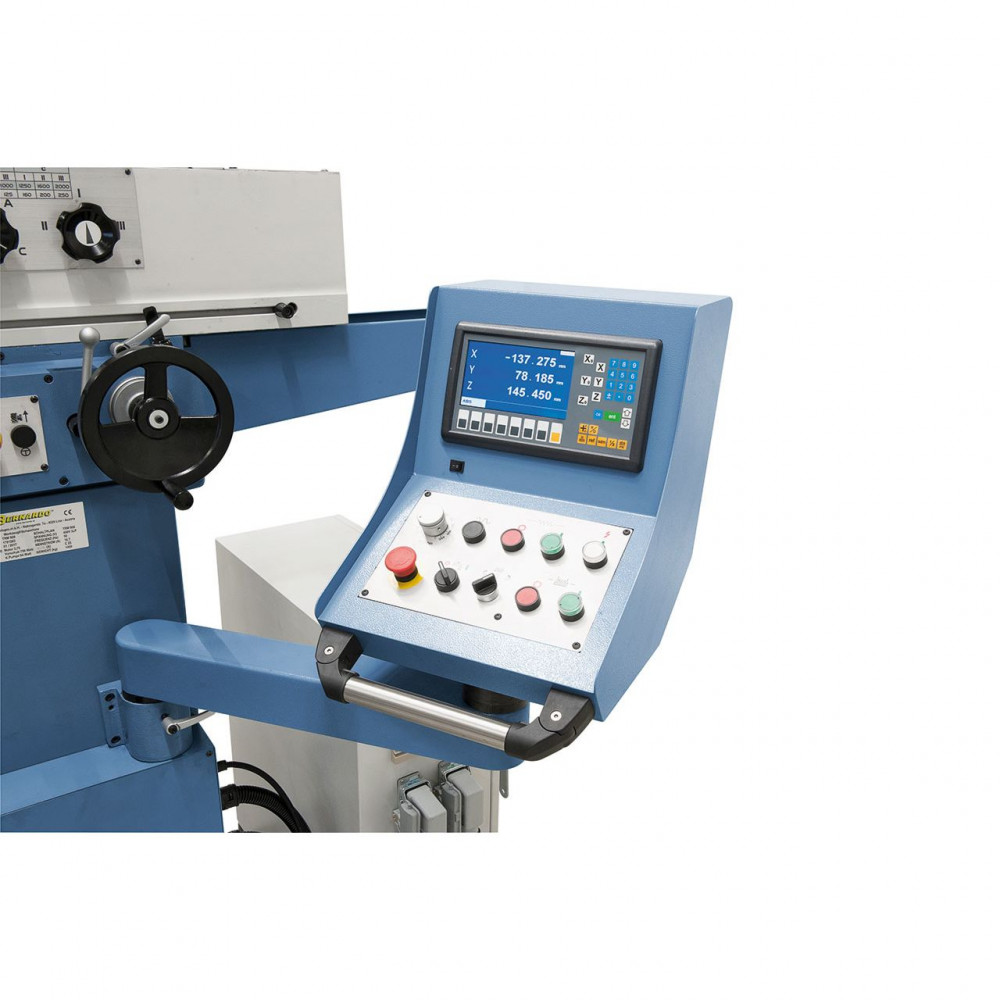

  • 3-tengelyes-helyzetmutató ES-12 H LCD-Display-el

  • LED-géplámpa

  • Hűtőanyag-berendezés

  • Előretoló x-, y- és z-tengelyhez

  • Vízszintes ellencsapágy

  • Asztal burkolat

  • Csapágyba ágyazott orsók mind a három tengelyen

  • Hidraulikus szerszámszorítás

  • Elektromos központi kenés

  • Delta frenkvenciaváltó előretoláshoz

  • Lamella-védőburkolat

  • Hosszú marótüske ISO 40/27 mm

  • Adapter SK 40 / MK 3

  • Szűkítőhüvely MK 3 / 2

  • Szűkítőhüvely MK 3 / 1

  • SK 40 befogótokmány betétekkel 5 - 25 mm-ig (7 db.)

  • Alkalmazási szerszám

Adatok
Cikkszám:
68815002-1327XL
